10W適配器電源芯片U92143居然這么好用!

2023-07-26 15:26:26

電子產品以迅雷不及掩耳之勢發展起來,同時,相關配件也迎來了發展的黃金期。電源適配器作為移動產品必不可少的元件之一也將跟隨電子產品的發展而不斷壯大。今天介紹的是一款10W適配器電源芯片U92143內置高壓功率三極管,可提供高精度恒壓和恒流輸出高性能、低成本

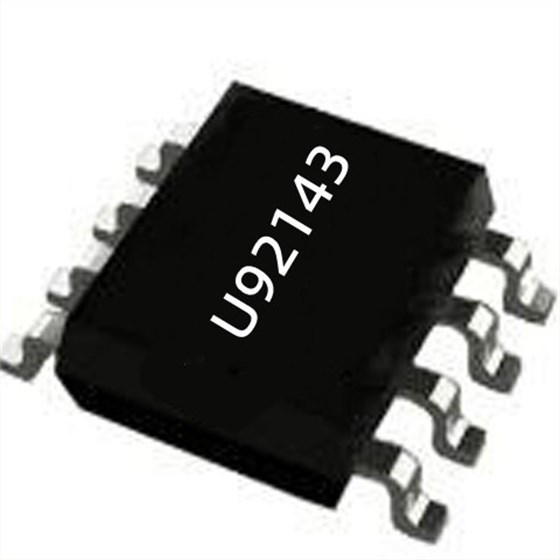

U92143

10W適配器電源芯片U92143在芯片開始工作之前,僅消耗典型值為1.1uA的啟動電流,超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當VDD電壓超過開啟電壓 (典型值 10V)U92143開始工作并且芯片工作電流上升到0.18mA (典型值)。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中,U92143 的工作電流便進一步降低到0.14Ma (典型值),以幫助降低系統待機功耗。

10W適配器電源芯片U92143集成有多種保護功能:如VDD 欠壓保護(UVLO)VDD過壓保護(OVP)、逐周期限流保護(OCP)、短路保護(FB SLP)、輸出過壓保護(FB OVP)、過熱保護(OTP) VDD箝位等。U92143還集成有電源系統單點失效保護,在FB上拉電阻開路、FB下拉電阻開路、FB下拉電阻短路、輸出二極管或者SR開路、輸出二極管或者SR短路、變壓器繞組短路、RCS開路等故障條件下均能實現保護。

10W適配器電源芯片U92143引腳說明:

1 VDD 芯片供電腳。

2 GND 芯片參考地管腳

3 FB 輸出反饋和消磁檢測管腳。

4 CS 電流采樣輸入管腳。

5/6/7/8 C 內置功率三極管集電極輸入管腳。

在手機充電器的應用中,電池與充電器之間一般會通過一定長度的電纜相連,由此也將導致輸送到電池端的電壓產生一定的電壓降。在10W適配器電源芯片U92143內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期,而反比與輸出功率,所以在電纜上的電壓降可以被補償掉。隨著負載功率的降低,在FB上的偏置電壓將被提高。通過調節分壓電阻R1R2的阻值可以調節實際補償量的大小。

日益壯大的市場也吸引了越來越多的企業開始涉足電源適配器行業,競爭日益激烈。選取優質的電源芯片供應商,不僅可以保證產品質量,還能更好的控制生產成本,獲得長足的發展。搜索深圳銀聯寶,了解更多適配器電源芯片相關資訊!
