5V1A電源芯片U6117S是一款原邊反饋準諧振模式的AC/DC電源控制芯片，內部集成了600V的高壓功率MOS管，用于充電器，適配器和LED驅動領域。實現±4%的恒壓恒流精度和小余70mW的待機功耗。在恒壓模式下內置了線電壓補償功能。采用準諧振控制，實現率和良好的EMI性能，滿足六級能效標準要求。
5V1A電源芯片U6117S的特點：
QR-PSR控制提高工作效率
內置600V 功率MOSFET
效率滿足‘DoE六級能效’，待機＜75mW
±4％恒壓恒流精度，多模式PSR控制內置頻率抖動EMI
內置迅速動態響應控制，無異音工作
自動補償輸入電壓，電感感量變化,實現高精度

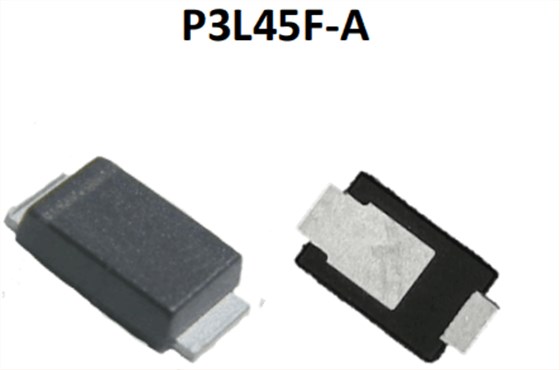

5V1A的配套肖特基二極管P3L45F-A封裝方式FLAT SMA，大小只有普通人小指指甲大小的1/3，厚度是1.25mm，可見其薄， P3L45F-A 整流電流可以達到10A,反向耐壓45V， P3L45F-A 相比于同類別的肖特基二極管除了體積小，薄之外，其很大的特點就是正向壓降非常低，普通的肖特基二極管MBR3L45其正向壓降是0.54V,而P3L45F-A只有0.42V,因此它的轉化效率非常之高，是現代工業環保重要一方面——資源節約。
