驅蚊經濟的興起離不開驅蚊用品企業的科技創新和產品研發，其中滅蚊燈作為簡單又環保的一種實用機械裝置，售價低廉、美觀大方，市場占有率很高。滅蚊燈常見的功率主要在幾瓦到二十瓦之間，所需要的電源管理芯片也主要以小功率為主。今日推薦的銀聯寶5V2.4A電源管理芯片U25136，很合適滅蚊燈這一類小功率離線式充電器應用！
5V2.4A電源管理芯片U25136集成了單點失效保護，包括FB上拉電阻開路、FB下拉電阻開路、FB下拉電阻短路、輸出二極管或者SR開路、輸出二極管或者SR短路、變壓器繞組短路、RCS開路等保護。IC的單點失效保護功能可以保證IC不損壞且輸出不產生過壓。當芯片的溫度超過160℃時，芯片就會停止工作，此時只有芯片溫度下降到135℃時，芯片才能重新啟動工作。

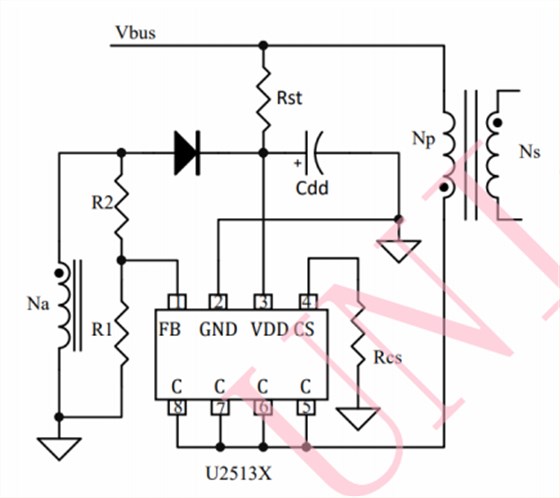

5V2.4A電源管理芯片U25136腳位特征：
1 FB 輸出反饋和消磁檢測管腳。
2 GND 芯片參考地管腳
3 VDD 芯片供電腳。
4 CS 電流采樣輸入管腳。
5、6、7、8 C 內置功率三極管集電極輸入管腳。
在芯片開始工作之前，5V2.4A電源管理芯片U25136僅消耗典型值為1.1uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當VDD電壓超過開啟電壓(典型值 10V)，U25136開始工作并且芯片工作電流上升到0.18mA (典型值)。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，U25136的工作電流便進一步降低到0.14mA (典型值)，以幫助降低系統待機功耗。
在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。在5V2.4A電源管理芯片U25136內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償掉。隨著負載功率的降低，在FB上的偏置電壓將被提高。通過調節分壓電阻R1和R2的阻值可以調節實際補償量的大小。
市場上琳瑯滿目的芯片種類繁多，深圳銀聯寶科技研發生產的小功率電源管理芯片，主要優勢集中在體積小、效率高、成本低、一站式技術服務管理這幾個特點上。更有大量經過市場實踐過的電源方案，可幫客戶少走彎路，精準提煉，直擊需求！
