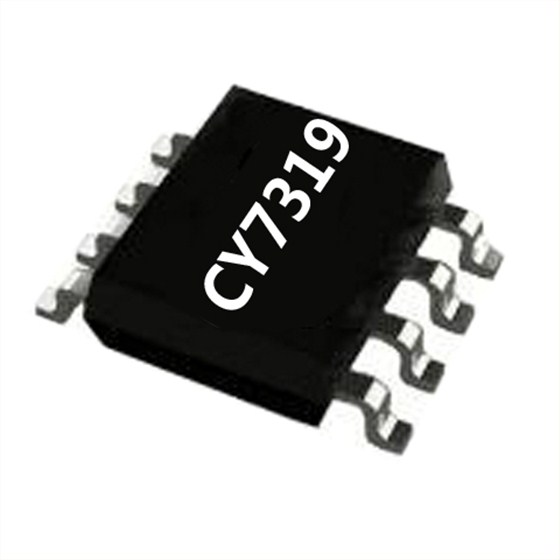

同步整流芯片CY7319除了常規的應用在AC-DC 5V適配器和手機充電器上外，也經常被運用到低壓大電流整流中，SOP-8封裝，其特性介紹請往下看。
同步整流芯片CY7319是一款應用于開關電源系統的，高性能的同步整流電路。集成高性能的同步整流控制器和低導通阻抗的功率管，來取代傳統反激轉換器系統中的肖特基二極管，可以減少熱損耗，增大輸出電流能力并提高效率。
同步整流芯片CY7319特點：
R內置 28m2 40V Trench MOSFET
R支持DCM和QR工作模式的反激式變換器
£精確的同步功率管VDS電壓檢測
R最高工作頻率100KHz
R空載及輕載時今入綠色工作模式
同步整流芯片CY7319引腳功能說明：
R1、2、3 腳 GND 地腳
R4腳 VCC 輸入 芯片電源
R5、6、7、8腳 Sw 輸入 內置功率管的漏端
同步整流芯片CY7319可支持DCM和QR工作模式，滿足5V充電器、適配器系統。其供電方式是通過系統輸出直接供電。需要更多信息可直接聯系友恩半導體！
