現在的人都熱愛便利的科技生活，但是你知道嗎，現在所有的科技產品都少不了開關電源芯片，下面介紹科技數碼產品常應用的一款電源管理芯片U6201！
電源管理芯片U6201是一款針對離線式反激電源設計的高性能PWM 控制器。芯片內集成有通用的原邊恒流控制技術，可支持?jǐn)嗬m(xù)模式和連續模式工作，適用于恒流輸出的隔離型電源應用中。U6201 內部具有高精度 65kHz 開關頻率振蕩器，且?guī)в卸额l功能可優化 EMI 性能。芯片采用綠色節能模式和打嗝模式工作，對于小于 40W 的應用可以保證小于 75mW 的待機功耗。
電源管理芯片U6201集成有完備的保護功能，包括：VDD 欠壓保護（UVLO）、VDD 過壓保護（OVP）、 逐周期電流限制、短路保護（SCP）、過載保護（OLP）、過熱保護、軟啟動、VDD 箝位和 CS 管腳開路保護等。
電源管理芯片U6201管腳功能描述：
1 GND 芯片參考地。
2 FB反饋輸入管腳。閉環控制時連接于光電耦合器相連，此腳位電壓決定了 PWM 驅動信號的占空比和 CS 管腳的關斷電壓。

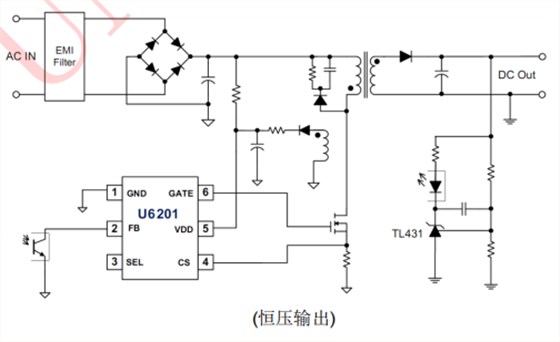

3 SEL功能復用管腳。橫流恒壓輸出應用時，推薦連接典型值為 10-47nF 電容到 GND 管腳；恒壓輸出應用時，此管腳懸空。
4 CS 電流采樣輸入管腳。
5 VDD 芯片供電管腳。
6 GATE 圖騰驅動電路管腳，連接外部MOSFET。
電源管理芯片U6201自上市以來一直聲名赫赫，收獲了一眾手機充電器制造商的“芯”，推薦給小伙伴們！
