手機常用的充電方式其實根本不會傷害電池，真正有損害的，反而是每次都等電池電量完全耗盡，再給手機充電，或者是選擇了不符合安全規范的充電器，這些行為都對電池?fù)p耗極大。保證65%~75%合理的電量值，使用合規的充電器具，才能最大限度的延長電池壽命。推薦一款符合安規、環保耐用的充電器icU6117S給大家！
充電器icU6117S采用多模式工作方式，即調幅控制 (AM) 和調頻控制 (FM) 相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片采用調頻控制方式，同時集成了線電壓和負載電壓的恒流補償。采用U6117S可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現，尤其適合于小功率離線式充電器應用中。
充電器icU6117S具有恒壓模式可調線損補償（CDC）：在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。在U6117S內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償?shù)簟ｋS著負載功率的降低，在FB上的偏置電壓將被提高。通過調節分壓電阻R1和R2的阻值可以調節實際補償量的大小。

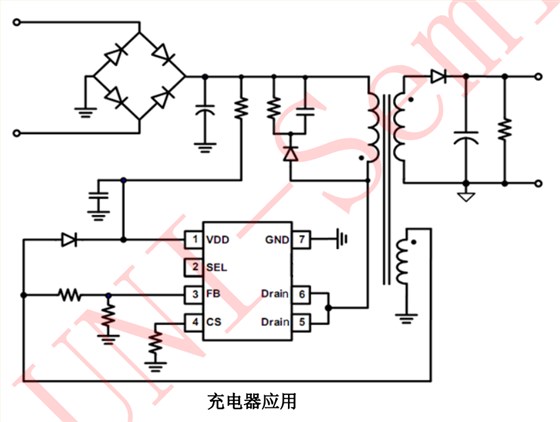

▲flyback 原邊反饋應用
U6117SA: 175-265VAC：12W & 85-265VAC：10W
U6117SG: 175-265VAC：7.5W &85-265VAC：5.5W
充電器icU6117S準諧振降壓型LED恒流輸出應用（QR-BUCK）：U6117S支持準諧振降壓恒流輸出應用，僅需將SEL管腳短至GND即可。在準諧振降壓工作模式中，芯片保持CS峰值固定，并通過谷底開通方式，實現高精度恒流控制的同時，還可實現系統高效率。
▲Buck 降壓應用
U6117SA: 175-265VAC：18W(Iout<250mA) & 85-265VAC：12W(Iout<250mA)
U6117SG: 175-265VAC：18W(Iout<180mA) & 85-265VAC：10W(Iout<180mA)
手機功能的強大也帶來了電能的快速消耗，充電器的市場需求也一直很旺。選擇規范可靠的充電器ic廠商，才能實現安全與效率的雙重目標。原廠直銷，擁有完善的品質管制體系、測試技術、合作供應鏈的友恩半導體，可幫你實現“芯”愿！
