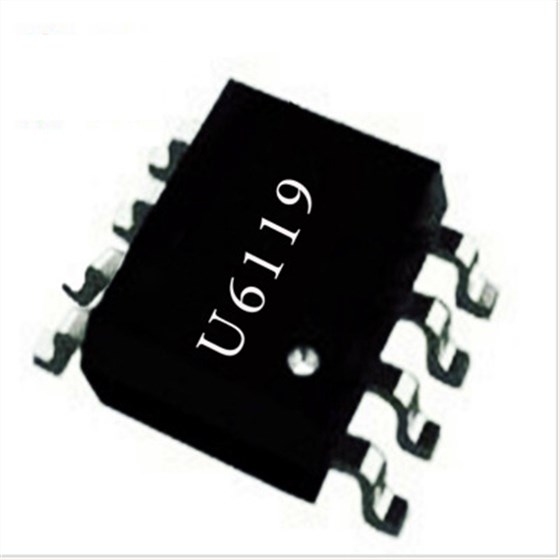

控制器電源芯片U6119可應用在電動車、汽車等控制器系統中，能直接替代 LM317、LM7815 或電阻型降壓線性穩壓器，具有高效率，高集成度，高可靠性等特性，能大大降低整體控制器的溫度，使整個系統更可靠工作，降低生產成本。 U6119 集成有多種保護功能：VDD 欠壓保護 (UVLO)、VDD 過壓保護 (OVP)、逐周期限流保護 (OCP)、短路保護 (SLP) 和 VDD 箝位等。
控制器電源芯片U6119是一款高性準諧振 Buck 控制器，可提供高精度恒壓和恒流輸出性能，適用于所有小功率 DCDC 降壓的應用中。在恒壓輸出模式中，U6119 采用多模式工作方式，即調幅控制和調頻控制相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片采用調頻控制方式，同時集成了輸入電壓和負載電壓的恒流補償。采用 U6119 可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，在 DC 大電流輸出時可獲得高性能的恒壓輸出表現。
控制器電源芯片U6119恒壓模式可調線損補償（CDC），在某些應用中，電路板與被控制器件之間一般會通過一定長度的電纜相連，由此也將導致輸送到器件端的電壓產生一定的電壓降。在U6119 內部存在由線損補償模塊控制的可調式電流源流出到與 FB 管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償掉。隨著負載功率的降低，在 FB上的偏置電壓將被提高。通過調節分壓電阻 R1 和 R2 的阻值可以調節實際補償量的大小。
控制器電源芯片U6119腳位分析：
1 VDD 芯片供電腳。
2 EN 短接至 GND，使能控制腳。
3 FB系統反饋管腳，用于 CV 模式輸出電壓控制及 CC 模式輸出電流控制。
4 CS 電流采樣輸入腳。
5-6 HV 內置功率 MOSFET 漏極。
7 GND 芯片參考地。
控制器電源芯片U6119內部設計有管腳懸空保護電路防止系統受損。軟驅動功能的驅動電路優化了系統EMI性能。IC 內部設計有 Gate 高電平 16V 箝位電路，以防止高 VDD 輸入時 Gate 受損。
