縱觀集成電路發展史，后來者能夠居上，都是抓住電源IC技術創新和應用創新的機遇，才能最終成為偉大的公司。因此，中國如果超前部署，完全有機會深度影響異構計算相關產業的發展方向，在新的跑道上成為領跑者。反之，如果待國際巨頭們布局完畢，我們將只能被動接受新的游戲規則，不但有可能使得現有生存環境更加艱難，而且在技術和產業方面與國際先進水平的差距也將越拉越大，重蹈上一代的覆轍。銀聯寶電子科技專業生產電源IC芯片20余年，下面給大家介紹一款非常好用又便宜的芯片，成本低，但是性能高，可謂得此“芯”者得天下，將在電源行業占據有利的優勢。
U65113電源IC芯片還集成有電源系統單點失效保護，在 FB 上拉電阻開路、FB 下拉電阻開路、FB 下拉電阻短路、輸出二極管或者 SR 開路、輸出二極管或者 SR 短路、變壓器繞組短路、RCS 開路等故障條件下均能實現保護。
U65113電源IC芯片主要特點：
內置超高壓功率BTJ
谷底開通、原邊控制、系統效率高
多模式原邊控制方式
優異的動態響應
集成動態三極管驅動電路
工作無異音
優化的 EMI 性能
恒流、恒壓調整率小于 ±5%
超低待機功耗 <30mW
CV 模式可編程輸出線壓降補償
內置完善的保護功能：
輸出短路保護 (FB SLP)
逐周期限流保護（OCP)
前沿消隱 (LEB)
芯片過溫保護 (OTP)
VDD 過壓、欠壓和箝位保護
輸出過壓保護功能 (FB OVP)

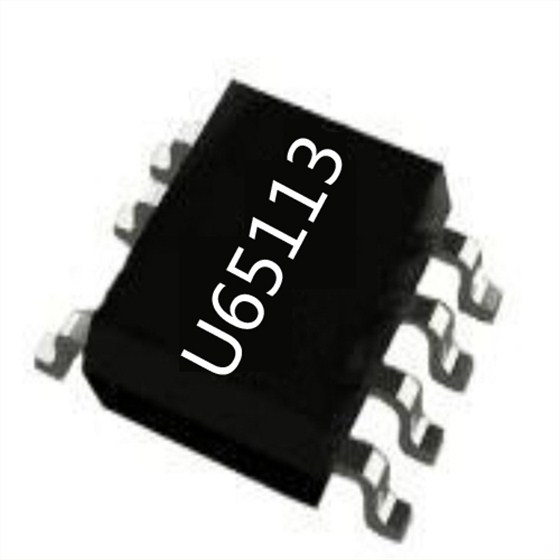

SOP-7 封裝
U65113電源IC芯片應用領域：
手機充電器
AC/DC 電源適配器
典型功率推薦（85-265Vac）：
U65113：5W
U65113電源IC芯片是一款高性能、低成本的原邊控制功率開關，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用。采用 U65113 可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。U65113電源IC芯片集成有多種保護功能：如 VDD 欠壓保護 (UVLO)、VDD 過壓保護 (OVP)、逐周期限流保護(OCP)、短路保護 (FB SLP)、輸出過壓保護 (FB OVP)、過熱保護 (OTP) 和 VDD 箝位等。
