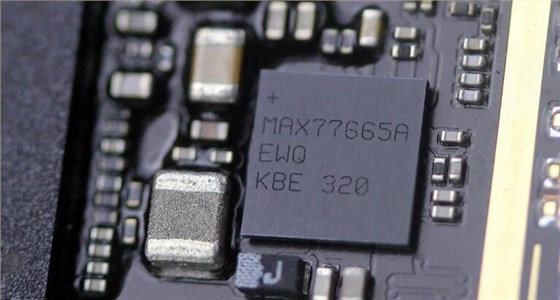

電源管理芯片（PowerManagementIntegratedCircuits），是在電子設備系統中擔負起對電能的變換、分配、檢測及其他電能管理的職責的芯片。主要負責識別CPU供電幅值，產生相應的短矩波，推動后級電路進行功率輸出
電源管理芯片的類型：
主要電源管理芯片有的是雙列直插芯片，而有的是表面貼裝式封裝，其中HIP630x系列芯片是比較經典的電源管理芯片，由芯片設計公司Intersil設計。它支持兩/三/四相供電，支持VRM9.0規范，電壓輸出范圍是1.1V-1.85V，能為0.025V的間隔調整輸出，開關頻率高達80KHz，具有電源大、紋波小、內阻小等特點，能精密調整CPU供電電壓。
1、電源管理芯片在沒有電流的情況下同樣可以編程，并且電流高可達800mA;
2、在使用的過程中，不需要外接部件，比如說二極管、感應電阻等等，可以單獨使用;
3、電路在關閉模式下同樣可以支持電流的通過，只需要電流達到25uA;
4、充電的時候可以設置成無涓流充電模式，能夠起到省電的效果。要想讓充電速度更快，采用帶過溫保護的恒流恒壓充電，這種充電方式不用擔心過熱。
5、啟動的時候，可以采用軟啟動的方式，能夠有效地限制沖擊電流，避免設備在啟動時遭到損壞。
1、VCC電源管理芯片供電
2、VDD門驅動器供電電壓輸入或初級控制信號供電源
3、VID-4CPU與CPU供電管理芯片VID信號連接引腳，主要指示芯片的輸出信號，使兩個場管輸出正確的工作電壓。
4、RUNSDSHDNEN不同芯片的開始工作引腳。
5、PGOODPGcpu內核供電電路正常工作信號輸出。
6、VTTGOODcpu外核供電正常信號輸出。
7、UGATE高端場管的控制信號。
8、LGATE低端場管的控制信號。
9、PHASE相電壓引腳連接過壓保護端。
10、VSEN電壓檢測引腳。
11、FB電流反饋輸入即檢測電流輸出的大小。
12、COMP電流補償控制引腳。
13、DRIVEcpu外核場管驅動信號輸出。
14、OCSET12v供電電路過流保護輸入端。
15、BOOT次級驅動信號器過流保護輸入端。
16、VINcpu外核供電轉換電路供電來源芯片連接引腳。
17、VOUTcpu外核供電電路輸出端與芯片連接。
18、SS芯片啟動延時控制端，一般接電容。
19、AGNDGNDPGND模擬地地線電源地
20、FAULT過耗指示器輸出，為其損耗功率：如溫度超過135度時高電平轉到低電平指示該芯片過耗。
21、SET調整電流限制輸入。
22、SKIP靜音控制，接地為低噪聲。
23、TON計時選擇控制輸入。
24、REF基準電壓輸出。
25、OVP過壓保護控制輸入腳，接地為正常操作和具有過壓保護功能，連VCC喪失過壓保護功能。
26、FBS電壓輸出遠端反饋感應輸入。
27、STEER邏輯控制反饋輸入。
28、TIME/ON5雙重用途時電容和開或關控制輸入
29、RESET復位輸出V1-0v跳變，低電平時復位。
30、SEQ選擇PWM電源電平輪換器的次序：SEQ接地時5v輸出在3.3v之前。SEQ接REF上，3.3v5v各自獨立。SEQ接v1上時3.3v輸出在5v之前。
31、RT定時電阻。
32、CT定時電容。
33、ILIM電流限制門限調整。
34、SYNC振蕩器同步和頻率選擇，150Khz操作時，sync連接到GND，300Khz時連接到REF上，用0-5v驅使sync使頻率在340-195Khz.35、VIN電壓輸入
36、VREFEN參考電壓
37、VOUT電壓輸出
38、VCNTL供電
電源管理芯片的應用范圍十分廣泛，發展電源管理芯片對于提高整機性能具有重要意義，對電源管理芯片的選擇與系統的需求直接相關，而數字電源管理芯片的發展還需跨越成本難關。發展電源管理芯片對于提高整機性能具有重要意義，對電源管理芯片的選擇與系統的需求直接相關，而數字電源管理芯片的發展還需跨越成本難關。
當今世界，人們的生活已是片刻也離不開電子設備。電源管理芯片在電子設備系統中擔負起對電能的變換、分配、檢測及其它電能管理的職責。電源管理芯片對電子系統而言是不可或缺的，其性能的優劣對整機的性能有著直接的影響。
