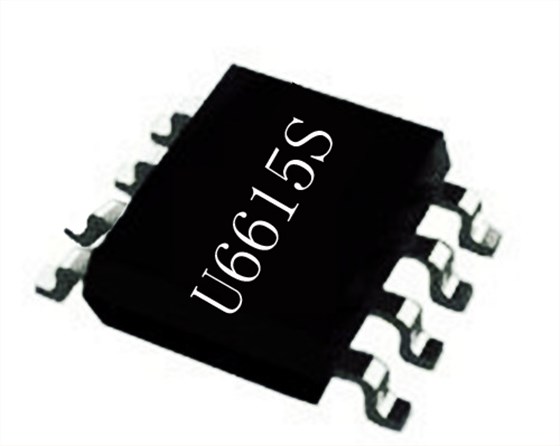

離線反激變換器電源icU6615S輸出規格為5W、9W、12W、18W，應用于PD/QC市場，VDD-40V max18W，特征如下：
*數字頻率洗牌技術進行改進電磁干擾性能。
*固定65k HzPWM開關頻率。
*低待機功耗(<75米W@230Vac)。
*軟啟動，以減少MOSFET VD S應力。
*低啟動電流(<10uA@VCC=12V)。
電源icU6615S結合了一個專用的電流模式PWM帶4A/630V MOSFEET的模式控制器，低待機功率低功耗、低電磁兼容性和低成本。常應用于12W范圍內的離線反激變換器輸出功率。U6615S集成有多種保護功能：VDD 欠壓保護 (UVLO)、VDD 過壓保護 (OVP)、逐周期限流保護 (OCP)、短路保護 (SLP) 和 VDD箝位等。
電源icU6615S主要特點：
*集成 650V MOSFET
*±4% 恒流、恒壓精度
*待機功耗<70mW
*多模式原邊控制方式
*工作無異音
*優化的動態響應
*可調式線損補償
*集成線電壓和負載電壓的恒流補償
*集成完善的保護功能
電源icU6615S引腳說明：
1 腳GND 芯片參考地。
2 腳VDD 芯片供電管腳。
3 腳FB 反饋輸入管腳。閉環控制時連接于光電耦合器相連，此腳位電壓決定了PWM驅動信號的占空比和CS管腳的關斷電壓。
4 腳CS 電流采樣輸入管腳
5、6、7、8 腳D 內置功率 MOSFET 漏極。
