非隔離開關電源芯片U6110可直接替代KP3110

2022-08-09 10:01:19

非隔離開關電源芯片U6110外圍器件少,沒有變壓器,輸入輸出共地,一定程度上減少在PCB所占據空間,非隔離輸出等同于隔離芯片時,生產成本更低。輸出電壓范圍寬25V-300V之間。非隔離芯片相對于隔離芯片而言安全系數相對有點不足,但有短路保護、過熱保護、電流限制保護等,用于LED照明開關電源芯片時,依然足夠安全。既能保持高效率高性能的運作,還能節省成本!

U6110

非隔離開關電源芯片U6110是輸入85V~265Vac輸出5V/250mA非隔離電源方案,結合250V功率MOSFET,單芯片的開/PWM控制器。在U6110 PWM的開關頻率固定在31khz。該集成電路內置綠色模式控制。對于輕量和零負荷,可以實現待機功率小于50mW。

非隔離開關電源芯片U6110主要特點:

高精度5V默認輸出,輸出電壓可編程

支持降壓型(Duck)和升降壓型(BuckBoost)電路

單晶元高壓集成500V MOSFET

外圍極簡,典型電路只需8個器件

待機,全電壓出入<15mW

滿載31kHz帶抖頻,EMC性能優化

內部集成完備的保護方式:OLP/OCP/OTP/OVP

芯片尺寸大小,封裝可選(SOT23-3,TO-9

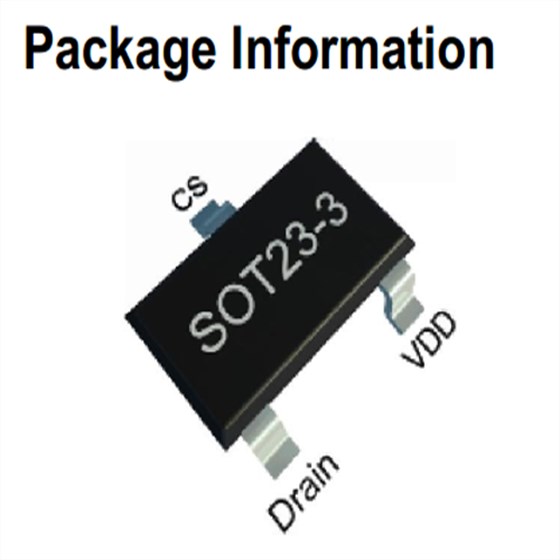

非隔離開關電源芯片U6110腳位特點:

1腳 漏極 內部功率MOSFET漏極。

2VDD 芯片電源引腳。

3CS IC的接地。該引腳也用于峰值電流控制。

非隔離開關電源芯片U6110應用場景

LED智能照明輔助電源

智能家居控制板待機電源

應急燈,LED鐘機電源

小家電(智能風扇,咖啡機)控制MCU電源

非隔離開關電源芯片U6110針對需要低壓、小功率應用場合設計的恒壓輸出功率開關,最大可以支持3W的輸出功率,可直接替代KP3110,在線可獲取相關配套方案!
