開關電源芯片U2281適用于恒流輸出的隔離型電源應用中，在數碼相機充電器、手機充電器、電源適配器中都能看到U2281的身影，用途十分廣泛。
開關電源芯片U2281特性：
1、可支持?jǐn)嗬m(xù)模式、連續模式的原邊恒流技術
2、±5% 恒流精度；±1%恒壓精度
3、待機功耗<75mW
4、固定 65KHz 開關頻率
5、綠色省電模式和打嗝模式工作
6、超低啟動和工作電流
7、集成抖頻功能優化 EMI
8、集成內部斜率補償?shù)碾娏髂Ｊ娇刂?/span>
9、集成線電壓和電感量補償?shù)暮懔骷夹g(shù)
10、集成自恢復模式的保護功能：
VDD 欠壓保護（UVLO）
VDD 過壓保護 （OVP）
過熱保護（OTP）
逐周期電流限制
過載保護（OLP）
短路保護（SCP）
前沿消隱（LEB）
CS 管腳開路保

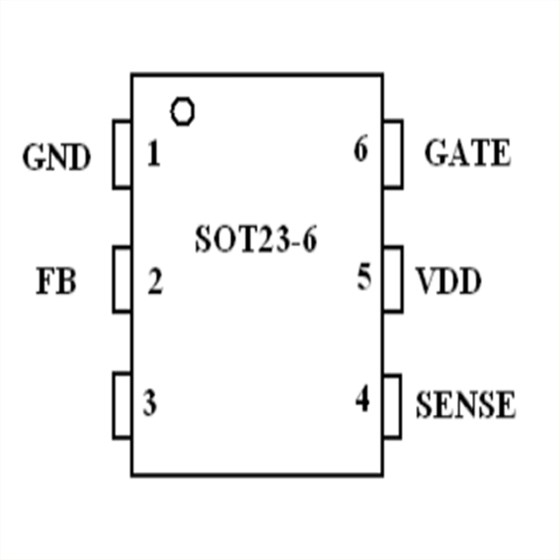

針對離線式反激電源設計的高性能PWM控制器開關電源芯片U2281，能同時作為昂寶OB2263的替換儲備料，管腳如下：
1腳是VDD IC電源引腳。
2腳是 GND IC的接地。
3腳是FB反饋引腳。通過將光電耦合器連接到該引腳來實現環路調節。PWM占空比由該引腳電壓和引腳4上的電流檢測信號決定。
4 CS電流檢測輸入引腳。
5、6、7、8 腳是Darin功率MOSFET漏極。
開關電源芯片U2281主要應用于手機充電器、數碼相機充電器、電池充電器等，是一個高度集成的PWM控制集成電路的反轉換器，是專門為需六級能效的開關電源而設計的。在通用輸入電壓范圍內，無負載條件下，輸入功率小于75 W。U2281的啟動電流很低，小于10uA。因此，開關電源的啟動電路可以使用大電阻。這將盡量減少待機損耗。啟動電阻的典型電阻為4M歐姆。
