現代人誰還沒有經歷過幾次失眠呢？這順帶催生了很多助眠產品：助眠音箱、低頻脈沖睡眠儀、腦機智能安睡儀等等。這些無副作用、非藥物、更安全健康的物理助眠方式更加受人青睞。不過今天介紹的重點并非這些助眠產品，而是產品配套會使用到的電源管理icU6202SC！

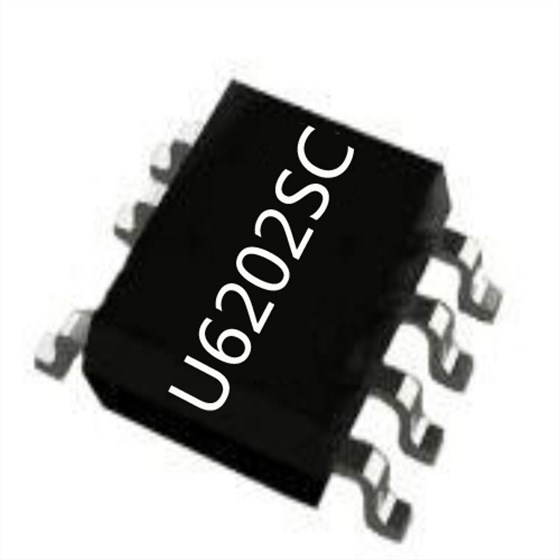

電源管理icU6202SC是一款高性能電流模式PWM電源開關，適用于離線反激式轉換器應用。該ic內置通用初級側CC控制，簡化了隔離電源設計，需要對輸出進行CC調節。U6202SC帶有混洗的PWM開關頻率固定為65KHz，并調整到很窄的范圍。該ic具有內置綠色和突發模式控制，可實現輕載和零載，可實現低于75mW的待機功耗。
電源管理icU6202SC應用成本低，性能高度集中，在機頂盒、網絡機頂盒、監控等適配器上應用較多，同時也適用于充電器、電機驅動電源、功放音響電源和智能照明系統LED驅動上。
電源管理icU6202SC主要特性：
▲支持DCM和CCM的原邊恒流、副邊恒壓控制
▲SEL懸空：副邊恒壓，輸出過載重啟
▲SEL接電容：副邊恒壓&原邊恒流，輸出過載限流降壓
▲±1%恒壓精度，±4恒流精度，待機功耗＜70mW
▲滿載固定65KHz開關頻率，輕載Burst Mode
▲綠色省電模式，優化的環路控制，啟動和工作電流
▲集成抖頻功能優化EMI，集成線電壓、電感恒流補償技術
▲VDD欠壓保護（UVLO）
VDD過壓保護（OVP）
過熱保護（OTP）
逐周期電流限制過載保護（OLP）
前沿消隱（LEB）
CS管腳開路保
電源管理icU6202SC工作于DCM模式，在電感電流為0時，會產生振蕩現象，輸出電壓受負載影響，為了控制電壓恒定，占空比隨著負載電流變化而變化，輸出電流的紋波比CCM的要大；工作于CCM模式，輸出電壓與負載電流無關。
高效節能的電源管理ic，有助于維護產品本身品質的可靠性，有效增強產品使用效果，延長使用壽命。搜索電源管理ic 制造商友恩半導體公司，更多精彩等你來發現！
