簡簡單單的一顆電源管理IC U6201,功能能卻極其強大

2021-11-08 14:37:38

電源管理ic U6201目前炙手可熱,良好品質加上可替代多顆昂寶芯片,比如OB2273OB2363等,簡簡單單的一顆電源管理IC U6201,功能能卻極其強大,今天特地為小伙伴們全面介紹一下。

電源管理ic U6201特點如下:

可支持斷續模式、連續模式的原邊恒流技術

±5% 恒流精度;±1%恒壓精度

待機功耗<75mW

固定 65KHz 開關頻率

綠色省電模式和打嗝模式工作

超低啟動和工作電流

集成抖頻功能優化 EMI

集成內部斜率補償的電流模式控制

集成線電壓和電感量補償的恒流技術

集成自恢復模式的保護功能:

VDD 欠壓保護(UVLO

VDD 過壓保護 (OVP

過熱保護(OTP

逐周期電流限制

過載保護(OLP

短路保護(SCP

前沿消隱(LEB

CS 管腳開路保護

封裝類型 SOT23-6L

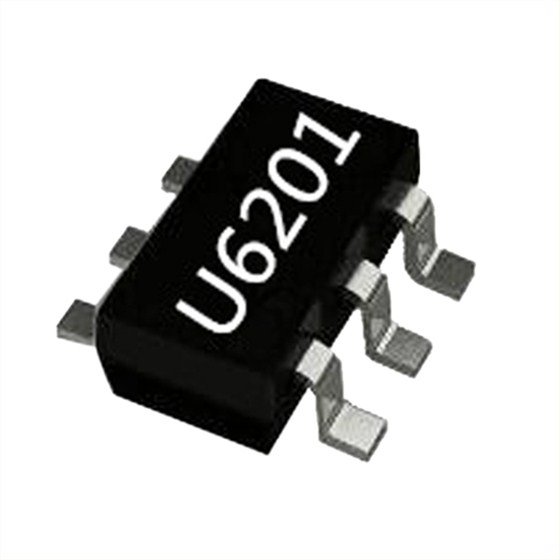

U6201

電源管理ic U6201管腳功能描述

1 GND 芯片參考地

2 FB反饋輸入管腳。閉環控制時連接于光電耦合器相連,此腳位電壓決定

PWM 驅動信號的占空比和 CS 管腳的關斷電壓

3 SEL功能復用管腳。橫流恒壓輸出應用時,推薦連接典型值為 10-47nF

容到 GND 管腳;恒壓輸出應用時,此管腳懸空

4 CS 電流采樣輸入管腳

5 VDD 芯片供電管腳

6 GATE 圖騰驅動電路管腳,連接外部 MOSFET

電源管理ic U6201IC內置通用初級側CC控制,簡化了隔離電源設計,需要對輸出進行CC調節內置綠色和突發模式控制,可實現輕載和零載荷。可持續供應。
