華為最新旗艦Mate 60 Pro低調開售震驚了世界。這一旗艦手機是全球首款支持衛星通話的大眾智能手機，即使沒有地面網絡信號，也可以撥打和接聽衛星電話。這一消息不僅振奮了手機市場，也給開關電源芯片市場帶來更多利好。深圳銀聯寶科技的這顆適用于手機充電器、電源適配器的開關電源芯片U62133，極具市場競爭力，一起關注下！

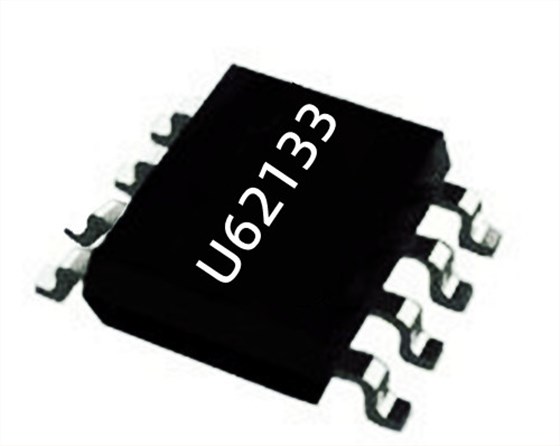

開關電源芯片U62133是一款高性能、低成本的原邊控制功率開關，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用。采用U62133可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。
開關電源芯片U62133集成了單點失效保護，包括FB上拉電阻開路、FB下拉電阻開路、FB下拉電阻短路、輸出二極管或者SR開路、輸出二極管或者SR短路、變壓器繞組短路、RCS開路等保護。IC的單點失效保護功能可以保證IC不損壞且輸出不產生過壓。當芯片的溫度超過160℃時，芯片就會停止工作，此時只有芯片溫度下降到135℃時， 芯片才能重新啟動工作。
開關電源芯片U62133管腳功能描述：
1 VDD 芯片供電腳。
2 GND 芯片參考地管腳
3 FB 輸出反饋和消磁檢測管腳。
4 CS 電流采樣輸入管腳。
5.6.7.8 C 內置功率三極管集電極輸入管腳。
在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。在開關電源芯片U62133內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償?shù)簟ｋS著負載功率的降低，在FB上的偏置電壓將被提高。通過調節分壓電阻R1和R2的阻值可以調節實際補償量的大小。
Mate60系列將再次成為市場關注的焦點，手機產業鏈有望漸進式回暖。看好未來華為智能手機全系銷量回歸，帶動供應鏈企業長期機遇。深圳銀聯寶科技開關電源芯片與您一起，共創美好未來！
