LED類推驅動包括AC恒流開關電源，DC恒流操控電路。驅動電路由電子元件組成，包括半導體元件，電阻，電容，電感等，這些元件都會影響到整個電路的壽命。挑選優質的配件可以提高驅動效率，友恩半導體的U6113，就是一顆可肩負重任的LED驅動ic！
LED驅動icU6113在40V LED 輸出電壓下：
175~265VAC：120mA85~265VAC：100mA
#在60V LED 輸出電壓下：
175~265VAC：100mA85~265VAC：90mA

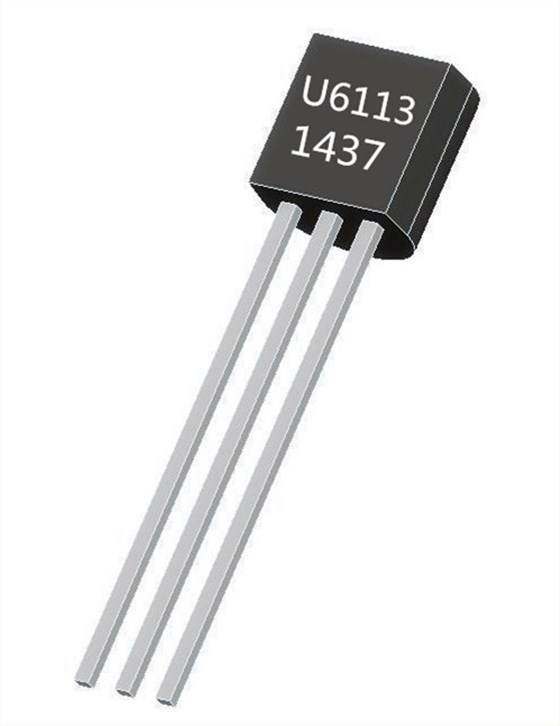

LED驅動ic U6113采用極簡封裝TO-92，引腳分析：
1 Drain 內部功率 MOSFET 漏極
2 CS 芯片地，也用作電感峰值電流控制腳
3 VDD 芯片電源供電
CS 管腳作為芯片的參考地，同時也用來檢測電感電流峰值。當MOSFET導通時，VDD管腳和CS管腳之間的差分電壓開始下降，當此差分電壓大于峰值電流基準500mV時MOSFET斷。為了避免MOSFET導通瞬間的噪聲引起錯誤檢測，芯片設計有典型值為500ns的前沿消隱時間，在此時間內逐周期電流限制比較器停止工作且MOSFET不允許關斷。
LED驅動icU6113主要特點：
▲內部集成 550V 高壓 MOSFET
▲±4% 恒流精度
▲超低 VDD 工作電流
▲準諧振工作模式提高系統效率
▲無需輔助繞組
▲集成式高壓電流源提高啟動速度
▲集成式線電壓補償優化調整率
▲集成式過熱功率補償
▲內部保護功能:
LED 開路和短路保護
芯片過熱保護
逐周期電流限制
前沿消隱
腳位懸空保護
VDD 腳欠壓保護
LED驅動icU6113的工作電流典型值為140uA。如此低的工作電流降低了對于VDD電容大小的要求，設計的軟驅動結構的驅動電路優化了系統的EMI性能，可以幫助系統獲得更高的效率！
