鋰離子電池對充電器的要求較高，需要保護電路，所以鋰電池充電器通常都有較高的控制精密度，能夠對鋰離子電池進行恒流恒壓充電。銀聯寶近期熱銷的鋰電池充電器芯片U2312是一款高性能的原邊控制功率開關， 內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能， 同時短路保護閾值低，尤其適合于小功率鋰電池充電器應用。

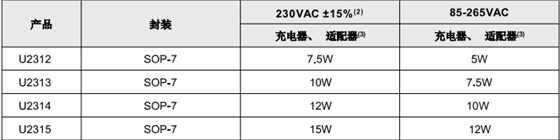

鋰電池充電器芯片U2312典型功率測試條件為環境溫度Ta=50C，ICDrain有足夠銅皮散熱，適配器全密封不透風；230VAC或100/115VAC帶倍壓器，最大輸出功率受限于芯片結溫。典型功率表如下：
鋰電池充電器芯片U2312封裝類型 SOP-7，引腳說明如下：
1 VDD 芯片供電管腳
2 FB 輸出反饋和消磁檢測管腳
3 NC 懸空
4 CS 電流采樣輸入管腳
5、6 C 內部功率三極管集電極輸入管腳
7 GND 芯片參考地管腳
鋰電池充電器芯片U2312主要特性：
1.集成800V高壓功率三極管
2.谷底開通、原邊控制、系統效率高
3.電源系統單點失效保護
4.多模式原邊控制方式
5.優異的動態響應
6.集成動態三極管驅動電路
7.優化的EMI性能
8.優化的ESD性能
9.工作無異音
10.恒流、恒壓調整率小于±5%
11.超低待機功耗<50mW
12.線損補償功能
13.集成完備的保護功能:輸出短路保護(FB SLP)、輸出過壓保護功能(FB OVP)、逐周期限流保護(OCP)、過熱保護(OTP)、VDD過壓、欠壓和鉗位保護
為了滿足嚴苛的平均效率和待機功耗要求，鋰電池充電器芯片U2312采用了調幅控制（AM）和調頻控制（FM）結合的多模式控制技術。 接近滿載輸出時，系統工作在調頻工作模式中；在輕重載條件下，系統工作在調頻工作和調幅工作模式中；當系統接近空載輸出時，系統工作在調頻模式中以降低待機功耗。利用此種控制技術，系統可以獲得低于50mW的待機功耗！
