電源管理icU2281主要應用于手機充電器、數碼相機充電器、電池充電器等，是反變頻器高度集成電流模式PWM控制轉換電路。最大輸出功率高達60W。U2281可輕松滿足六級能效標準和EMC要求，具有全面的保護功能，保證了系統的可靠性。
電源管理icU2281主要特點：
▲可支持斷續模式、連續模式的原邊恒流技術
▲±5%恒流精度；±1%恒壓精度
▲待機功耗75mW
▲固定65KHz開關頻率
▲綠色省電模式和打嗝模式工作
▲啟動和工作電流
▲集成抖頻功能優化EMI
▲集成內部斜率補償?shù)碾娏髂Ｊ娇刂?/span>
▲集成線電壓和電感量補償?shù)暮懔骷夹g(shù)
▲集成自恢復模式的保護功能：
VDD欠壓保護（UVLO）
VDD過壓保護 （OVP）
過熱保護（OTP）
逐周期電流限制
過載保護（OLP）
短路保護（SCP）
前沿消隱（LEB）
CS管腳開路保護

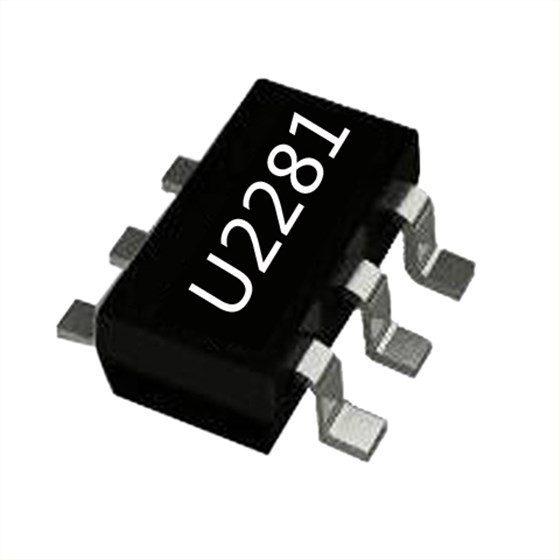

▲封裝形式SOT23-6
電源管理icU2281其腳位特點為：
1腳是VDD IC電源引腳。
2腳是 GND IC的接地。
3腳是FB反饋引腳。通過將光電耦合器連接到該引腳來實現環路調節。PWM占空比由該引腳電壓和引腳4上的電流檢測信號決定。
4 CS電流檢測輸入引腳。
5、6、7、8 腳是Darin功率MOSFET漏極。
電源管理icU2281可替代多顆市面常見芯片，有需求的小伙伴可聯系銀聯寶科技，進一步探討！
