滿足寬電壓輸出的適配器電源芯片U8820

2023-04-25 14:19:04

適配器電源芯片U8820是一款針對離線式反激變換器的高性能準諧振電流模式PWM轉換芯片。芯片集成有高壓啟動電路,可以獲得快速啟動和超低待機的性能。芯片支持8-40VVDD供電,方便滿足寬電壓輸出電源的要求。U8820A推薦功率24WU8820B推薦功率≤20W

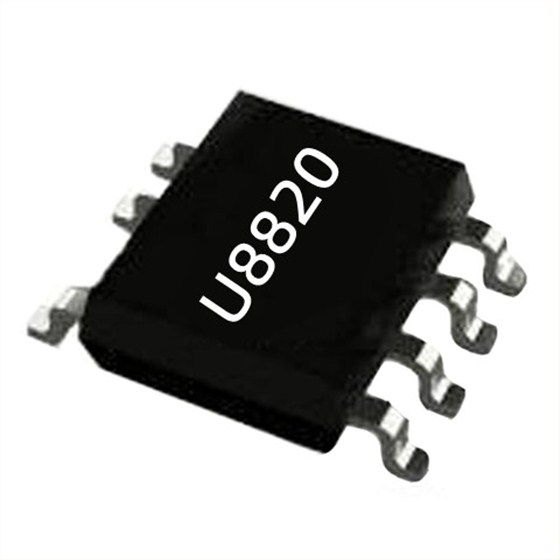

U8820

適配器電源芯片U8820主要特點

&集成高壓啟動功能

&內置 650V 的功率 MOS

&超低啟動和工作電流,待機功耗 <30mW

&最高開關頻率 80kHz,輕載降頻和打嗝模式

&VDD 供電范圍 8V-40V,適合寬輸出電壓應用

&準諧振工作模式

&集成 EMI 優化技術

&集成自恢復模式的保護功能:

VDD 過壓/欠壓保護 (VDD OVP/UVLO)

輸出過壓 (OVP)

輸入過壓/欠壓保護 (LOVP/BOP)

片內過熱保護 (OTP)

逐周期電流限制 (OCP)

異常過流保護 (AOCP)

輸出短路保護 (SCP)

輸出過載保護 (OLP)

輸出過流保護 (SOCP)

前沿消隱 (LEB)

&封裝類型 SOP-7

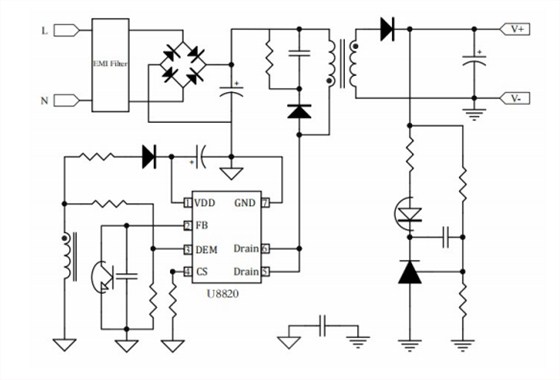

8820

適配器電源芯片U8820管腳功能描述:

1 VDD P 芯片供電管腳。

2 FB I反饋輸入管腳,閉環控制時連接于光電耦合器,此腳位電壓決定了占空比和逐周期 OCP 閾值。

3 DEM I多功能管腳,可實現消磁檢測,輸出OVP檢測,輸入欠壓/過壓檢測等,同時作為OCP分檔的判定條件。

4 CS P 電流采樣管腳,通過串聯電阻接地。

56 DRAIN P 高壓 MOSFET 漏極,同時作為高壓啟動供電管腳。

7 GND P 芯片參考地。

當負載非常小時,適配器電源芯片U8820進入到打嗝模式工作。隨著輸出負載減小,FB電壓減小至低于閾值Vskip_in時,開關管停止動作。當FB電壓超過閾值Vskip_out時,開關管重新開始動作。U8820 采用專利的打嗝噪音優化技術,可自適應的調節打嗝Vskip_out的閾值,實現噪音和紋波的最優化。
