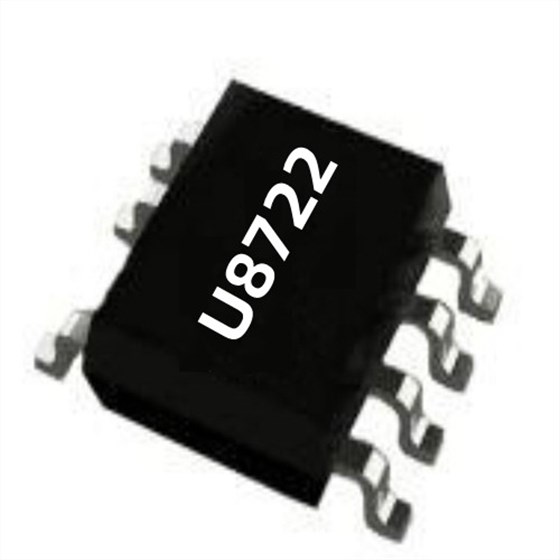

深圳銀聯寶科技的氮化鎵電源芯片U8722BH和昂寶OB2733、南芯SC3055對比，功能更全，負壓采樣可靠性更高，有BOP，高壓?jiǎn)?dòng)待機更優、頻率更高，可調驅動。BOOST供電能做3.3~20V，SR輕載應力優化。ESOP-7封裝比SOP-7 封裝尺寸大，同規格散熱更好。U8722BH繼承了公司原有氮化鎵產品優點，主打性價比更高，并進一步優化新增功能。
氮化鎵電源芯片U8722BH采用峰值電流控制模式，可以自適應的工作在QR和降頻工作模式，從而實現全負載功率范圍內的效率優化。在滿載和重載工況下，系統工作在QR工作模式，可以大幅降低系統的開關損耗。芯片根據FB電壓值調節谷底個數，同時為了避免系統在臨界負載處的FB電壓波動導致谷底數跳變，產生噪音，U8722BH采用了谷底鎖定工作模式在負載一定的情況下，導通谷底數穩定，系統無噪音。
氮化鎵電源芯片U8722BH采用峰值電流抖動的方式實現進一步的EMI性能優化，峰值電流抖動幅值最大為±8.3%。芯片根據輸入電壓的變化調節抖動幅值，實現EMI優化的基礎上進一步優化輸出紋波。隨著負載的逐漸降低，系統導通的谷底個數逐漸增加，當谷底數超過6個時，不再檢測谷底電壓，系統進入降頻工作模式，通過進一步降低開關頻率，減小開關損耗，優化系統輕載效率。
由于原邊功率開關寄生電容、變壓器寄生電容和副邊整流管反向恢復的原因，功率開關開通瞬間會在采樣電阻上產生電壓尖刺。為避免驅動信號被錯誤關閉，氮化鎵電源芯片U8722BH內部集成有前沿消隱功能。在開關管導通之后的TLEB_OCP (典型值 232ns) 時間內，峰值電流比較器不會關閉功率開關。在異常過流保護狀態下 (AOCP)，為保證系統可靠性，當CS管腳電壓達到AOCP保護閾值VCS_AOCP(典型值-1.2)時，前沿消隱時間進一步降低到TLEB_AOCP(典型值 131ns)。
氮化鎵電源芯片U8722BH通過DRAIN管腳對母線電壓進行采樣，經過內部濾波處理，得到準確的母線電壓值，當母線電壓值小于BOP保護閾值VBOP (典型值99V)時，芯片內部的BOP延遲計時使能，計時時間為TBOP_DELAY (典型值75ms)，計時結束后觸發BOP保護。如果母線電壓超過BOP恢復閾值VBOP_RE(典型值 110V)，芯片將重新啟動。U8722BH內部集成有軟啟動功能，在軟啟動時間TST (典型值5ms)內，電流峰值從最小值逐步增加，避免變壓器磁芯飽和，系統每次重啟都會伴隨一次軟啟動過程。
