今天銀聯寶小編給大家介紹一款可用于手機充電器、電源適配器、LED驅動照明的開關電源芯片,因為這款芯片性能極佳,價格有優勢,加上20W能滿足很多小功率的電子產品,又是原邊反饋芯片,歡迎大家圍觀這款開關電源芯片的詳細介紹。
手機充電器-電源適配器-led驅動照明U6116支持反激和降壓型拓撲應用,反激原邊控制(SEL 管腳懸空),準諧振降壓控制 (SEL= GND),±4% 恒流、恒壓精度,待機功耗<70mW,多模式原邊控制方式,工作無異音,優化的動態響應,可調式線損補償,集成線電壓和負載電壓的恒流補償。
在恒壓輸出模式中,U6116 采用多模式工作方式,即調幅控制 (AM) 和調頻控制 (FM)相結合,提高了系統的效率和可靠性。在恒流輸出模式中,芯片采用調頻控制方式,同時集成了線電壓和負載電壓的恒流補償。采用(U6116) 可以工作無異音,同時可保證優異的動態性能。利用集成的線損補償功能,可獲得高性能的恒壓輸出表現。

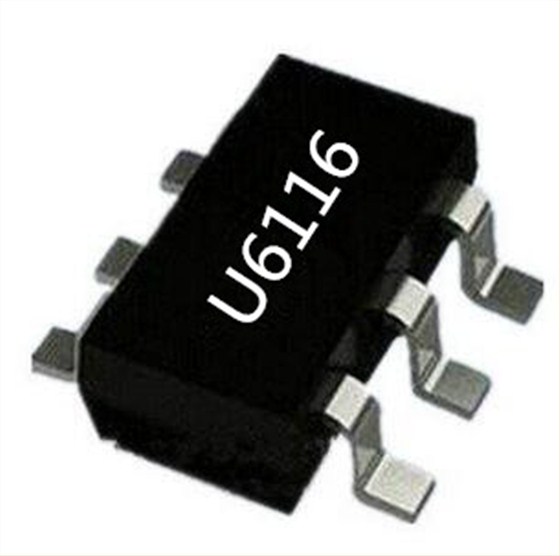

手機充電器-電源適配器-led驅動照明開關電源芯片U6116是一款原邊反饋,外推MOS的開關電源芯片,輸出功率20W,輸出規格5V3.4A-1A,12V1.5A-1A-2A,封裝引腳SOT23-6。
