智能家居的功率器件、電容、可控硅以及繼電器等器件更多是根據控制器的方案而定，但質量可靠、安全穩定等性能必不可少。對于適配器應用來說，開關電源芯片的功能升級和性能優化一定要抓住消費者的需求痛點，就像深圳銀聯寶科技的開關電源芯片U25136，設計合理，簡單有效！
開關電源芯片U25136內置超高壓功率BTJ，谷底開通、原邊控制、系統效率高。多模式原邊控制方式，優異的動態響應，集成動態三極管驅動電路，工作無異音。優化的EMI性能，恒流、恒壓調整率小于±5%。超低待機功耗<50mW，CV模式可編程輸出線壓降補償。
在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。在開關電源芯片U25136內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償掉。隨著負載功率的降低，在FB上的偏置電壓將被提高。通過調節分壓電阻R1和R2的阻值可以調節實際補償量的大小。

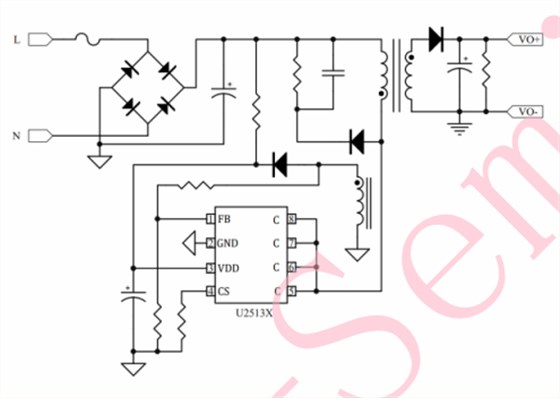

開關電源芯片U25136腳位名稱：
1 FB 輸出反饋和消磁檢測管腳。
2 GND 芯片參考地管腳。
3 VDD 芯片供電腳。
4 CS 電流采樣輸入管腳。
5、6、7、8 C 內置功率三極管集電極輸入管腳。
開關電源芯片U25136集成有多種保護功能：如VDD欠壓保護(UVLO)、VDD過壓保護(OVP)、逐周期限流保護(OCP)、短路保護(FB SLP)、輸出過壓保護(FB OVP)、過熱保護(OTP)和VDD箝位等。U25136還集成有電源系統單點失效保護，在FB上拉電阻開路、FB下拉電阻開路、FB下拉電阻短路、輸出二極管或者SR開路、輸出二極管或者SR短路、變壓器繞組短路、RCS開路等故障條件下均能實現保護。
智能家居產業的發展離不開產業鏈上下游廠商的通力合作，適配器開關電源芯片的設計必須更貼合產品生產的實際需要。根據情景進行定制化設計，注重產品安全性能優化，都是我們一直在做的事。搜索深圳銀聯寶科技，收獲更多！
