芯片ic輸出電壓保持恒定的原因主要依賴于反饋控制和PWM技術。控制器根據比較器的輸出信號調整開關管的導通時間，從而控制輸出電壓的大小。深圳銀聯寶適配器電源icCY2525D，原邊控制無需光耦及次級控制電路，采用PWM+PFM多模式混合控制，以獲得更好的電壓和電流調整率！
電源ic CY2525D的啟動電流非常小，所以在芯片開啟前，系統可以以較小的功率就可以使芯片開啟。當芯片VDD電壓上升到開啟閾值VDDON時，芯片開啟，產生內部使能信號，使能內部功能模塊，從而控制系統進行工作。在芯片開啟后，如VDD電壓下掉至關閉閾值VDDOFF時，芯片欠壓保護，關閉內部使能信號并停止工作。
電源icCY2525D具有出色的恒壓控制精度。在恒壓工作時，芯片采用PWM+PFM的控制方式，調整不同輸出負載時系統的工作頻率，以及單周期的峰值電流大小，從而調整輸出功率使輸出電壓保持恒定。

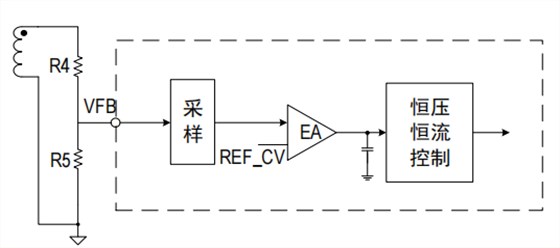

具體的，電源icCY2525D通過采樣輔助繞組分壓后的電壓來判斷輸出電壓大小，再將采樣后的電壓送入誤差放大器，將采樣電壓與恒壓基準的誤差放大后用來控制功率開關管的開啟時間和開啟頻率，從而調整輸出功率以維持輸出電壓恒定。恒壓表達式如下：
電源icCY2525D內置輸出過壓保護和輸出欠壓保護。輸出電壓通過分壓電阻反饋在VFB端口，通過檢測VFB端口的電壓變化可以反應輸出的變化。當VFB電壓超過一定值時，功率開關管會立馬被關斷同時芯片進入掉電重啟，即為輸出過壓保護。同理，當VFB電壓低于設定值時，芯片關斷功率開關管并掉電重啟，即為輸出欠壓保護。
輸出電壓的穩定性是電子系統正常運行的基礎。如果輸出電壓波動，可能會導致系統性能下降甚至故障。通過保持輸出電壓恒定，可以確保系統的穩定性和可靠性，減少因電壓波動引起的錯誤和故障。深圳銀聯寶適配器電源icCY2525D，是個不錯的選擇！
