快充協議的多樣化，給適配器產品的設計和開發帶來了很大的挑戰。除此之外，快充效率、安全性、體積、兼容性等因素，也是用戶在選擇適配器時的重要考慮因素。深圳銀聯寶科技憑借對適配器應用技術的深入理解，陸續研發推出適用于適配器應用的各類IC，今天推薦適配器電源ICU231X！

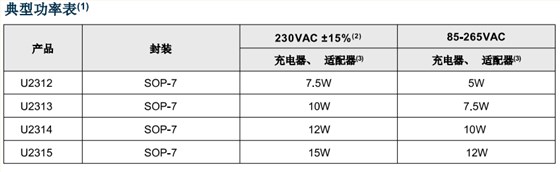

適配器電源IC U231X是一款高性能的原邊控制功率開關， 內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能， 同時短路保護閾值低，尤其適合于小功率鋰電池充電器應用。典型功率推薦如下圖：
適配器電源ICU231X主要特性：
1、集成 800V 高壓功率三極管
2、谷底開通、原邊控制、系統效率高
3、電源系統單點失效保護
4、多模式原邊控制方式
5、優異的動態響應
6、集成動態三極管驅動電路
7、優化的 EMI 性能
8、優化的 ESD 性能
9、工作無異音
10、恒流、恒壓調整率小于 ±5%
11、超低待機功耗 <50mW
12、線損補償功能
13、集成完備的保護功能：
輸出短路保護 (FB SLP)
輸出過壓保護功能 (FB OVP)
逐周期限流保護 (OCP)
過熱保護 (OTP)
VDD 過壓、欠壓和鉗位保護
14、封裝類型 SOP-7
適配器電源ICU231X針對PCB設計對電源的EMI，ESD等性能有顯著影響，設計原邊回路時建議如下 (以SOP7為例)：
1、原邊主功率環路 (Loop1) 的面積應盡可能小，同時走線應盡可能粗以優化效率。
2、RCD 吸收回路 (Loop2) 的面積應盡可能小。
3、VDD 電容 C3 應緊貼芯片，保證 VDD 回路(Loop3) 的面積盡可能小。
4、輔助繞組應直接連接到輸入容的地，以減少ESD能量對于芯片的干擾。
5、VDD電容C3及FB下阻R5應先連接到芯片的GND管腳，再連接到輸入電容的地。
全球電源適配器市場正在以年復合增長率7.1%的速度持續擴大，當前的適配器市場依然需求旺盛。深圳銀聯寶科技適配器電源IC集合多種優勢，能夠幫助品牌客戶實現簡化產品設計、降低開發成本，進一步提升市場競爭力！
