同步整流效率高世人皆知，但市面上的同步整流電源icC品類繁多，質量參差不齊，該如何選擇呢？銀聯寶科技的同步整流icU7711投放市場多年，銷量穩定，感興趣的小伙伴可多了解下。
同步整流icU7711內置 VDD 高壓供電模塊，無需 VDD 輔助繞組供電，降低了系統成本。內部集成有 VDD 欠壓保護功能和 VDD 電壓鉗位。內置超低導通阻抗功率 MOSFET 以提升系統效率。
同步整流電源icU7711主要特點：
& 反激拓?fù)涓边呁秸鞴β书_關
& 支持“浮地”和“共地”同步整流兩種拓?fù)?/span>
& 支持?jǐn)嗬m(xù)工作模式 (DCM) 和準諧振工作模式(QR)
& <300uA 超低靜態電流
& 內置 VDD 高壓供電模塊，無需 VDD 輔助繞組供電
& 內置 40V 功率 MOSFET
& 內部集成保護：VDD 欠壓保護 (UVLO)、VDD 電壓鉗位 (>5mA 鉗位電流)
& 封裝信息 SOP-8

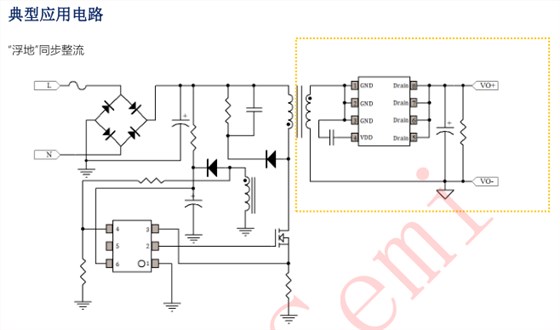

同步整流電源icU7711支持“浮地”和“共地”同步整流兩種架構，同時支持系統斷續工作模式 (DCM) 和準諧振工作模式 (QR)。
同步整流icU7711管腳名稱:
1\2\3 GND P IC 參考地，同時也是內部功率 MOSFET 的源極
4 P IC 供電腳，推薦使用 0.1uF 瓷片電容
5\6\7\8 Drain I 內置功率 MOSFET 漏極
同步整流技術的好處就是通過減少開關電源輸出端的整流損耗，提高轉換效率，降低電源本身發熱。同步整流icU7711完全滿足這些需求，試試就知道！
