原邊反饋DCM/QR同步整流芯片U7319是一款應用于開關電源系統的，高性能的同步整流電路。
同步整流芯片U7319集成高性能的同步整流控制器和低導通阻抗的功率管，來取代傳統反激轉換器系統中的肖特基二極管，可以減少熱損耗，增大輸出電流能力并提高效率。
同步整流芯片U7319特點：
1.內置 28m2 40V Trench MOSFET
2.支持DCM和QR工作模式的反激式變換器
3.精確的同步功率管VDS電壓檢測
4.最高工作頻率100KHz
5.空載及輕載時今入綠色工作模式
同步整流芯片U7319應用領域：
lAC/DC 5V適配器
l手機充電器
l低壓大電流整
同步整流芯片U7319引腳功能說明：
l1、2、3 腳GND 地腳
l4腳VCC 輸入 芯片電源
l5、6、7、8腳Sw 輸入 內置功率管的漏端

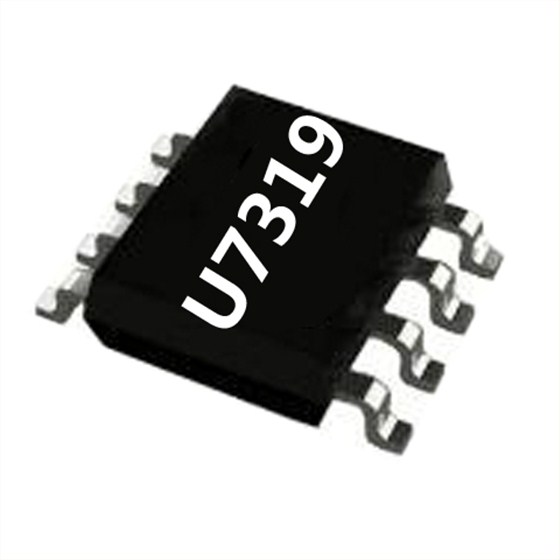

同步整流芯片U7319提供齊全的保護功能，提高系統的可靠性。SOP8封裝，4000pcs/盤。
