U6110非隔離降壓升壓型開關電源應用方案

2018-02-05 09:33:57

U6110是輸入8V~380Vac,輸出5V/250mA非隔離電源方案,U6110結合250V功率MOSFET,單芯片的開/關PWM控制器。這個IC可實現高精度5V默認值,通用交流輸入輸出。在U6110 PWM的開關頻率固定在31khz。該集成電路內置綠色模式控制。對于輕量和零負荷,可以實現待機功率小于50mW。

非隔離電源方案(AC-DC電源芯片降壓電路,一般采用BUCK電路拓?fù)浣Y(jié)構,常見于小家電控制板電源以及工業控制電源供電。其典型電路規格包含5V/250mA、12V/250mA和24V/500mA等,滿足六級能效要求??赏ㄟ^EFT、雷擊、浪涌等可靠性測試,可通過3C、UL、CE等認證。其特點是:電路簡單、BOM成本低(外圍元件數目極少:無需變壓器、光耦),電源體積小、無音頻噪音、損耗小發熱低。電源系統帶有各種保護,包括過熱保護(OTP)、VCC欠壓閉鎖(UVLO)、過載保護(OLP)、短路保護(SCP)等。電路特點:無噪音,發熱低,且工作時只需很少的外圍元件。

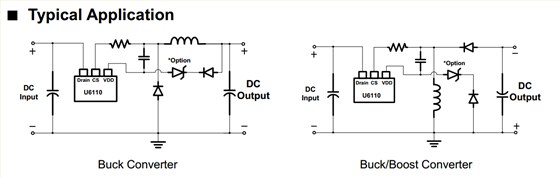

圖片1

U6110 型系統原理圖如下:

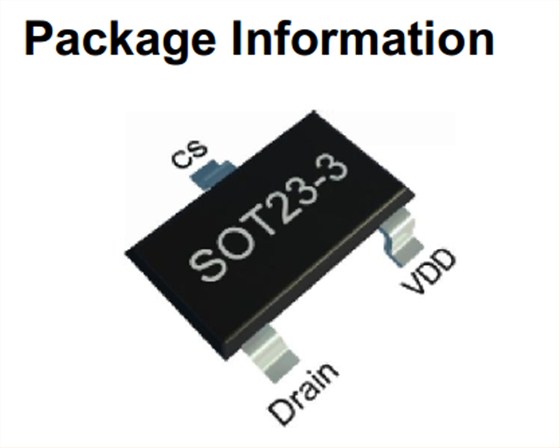

圖片2需要非隔離方案的找銀聯寶科技,官網www.231cmi.cn,免費熱線:400-778-5088
