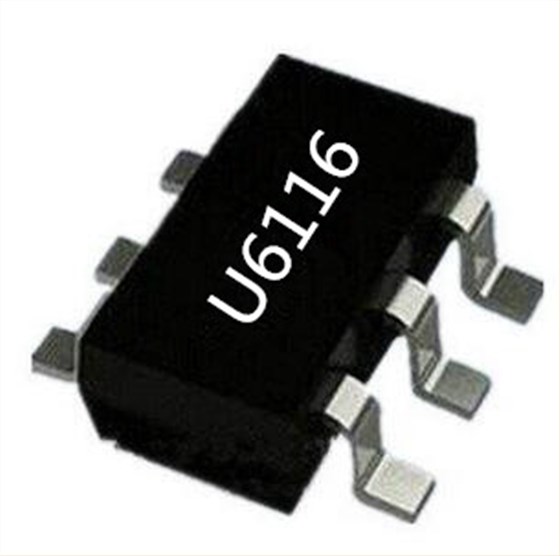

手機價格相近時，消費者肯定會入手擁有更強影像性能的手機，為影像效果買單。手機充電器ic 核心性能差異不大時，當然愿意選擇性價比更優的那一款。友恩半導體手機充電器icU6116，讓你入手不虧！
手機充電器icU6116是一款高性能、多模式且采用斷續模式（DCM）工作的原邊控制器。芯片內高精度的恒流、恒壓控制機制結合完備的保護功能，使其適用于小功率離線式電源應用中。
在芯片開始工作之前，手機充電器icU6116僅消耗典型值為2uA 的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低由直流母線流經啟動電阻的電流和待機功耗的目的。當 VDD 電壓超過開啟電壓（典型值 16.3V）， U6116 開始工作并且芯片工作電流上升到 1mA（典型值）。之后 VDD 電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，U6116 的工作電流便進一步降低到 0.5mA（典型值），以幫助降低系統待機功耗。
在原邊控制技術中，當原邊向副邊傳輸能量時，通過采樣與副邊繞組耦合的輔助繞組電壓，得到輸出電壓反饋信號。手機充電器icU6116內部 CV 電壓采樣時序以及關鍵波形。隨著副邊電流的續流到零，存在著副邊續流二極管導通壓降 VF 的降低過程。為了通過輔助繞組獲得高精確的輸出電壓信息，芯片內的恒壓采樣模塊屏蔽了由于漏感導致的關斷時刻的電壓振蕩。當恒壓采樣過程結束時，內部的采樣保持模塊記錄下反饋誤差并通過內部的誤差運算放大器將其放大。原邊恒壓控制模塊利用誤差運算放大器的輸出實現高精度的恒壓輸出。芯片內部恒壓輸出基準為高精度的 2V。
在恒壓輸出模式中，手機充電器icU6116采用多模式工作方式，即調幅控制 (AM) 和調頻控制 (FM) 相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片采用調頻控制方式，同時集成了線電壓和負載電壓的恒流補償。采用(U6116) 可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。
手機充電器icU6116支持準諧振降壓型 LED 恒流、恒壓輸出應用，僅需將 SEL 管腳短接到 GND 管腳即可。還可作為昂寶OB2531、OB2532的替代料！
