PD20W單壓認證款氮化鎵電源應用方案規格參數：
輸入規格：175V-264V 50Hz
輸出規格：C 口
PD20W：5V3A 、9V2.22A 、12V1.67A

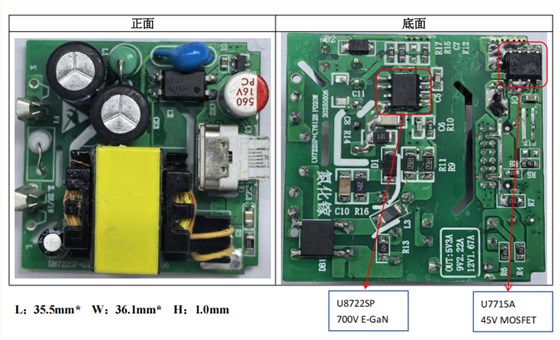

芯片型號：主控氮化鎵電源芯片-U8722SP、同步整流芯片-U7715A、協議-XPD317
主控氮化鎵電源芯片U8722SP特色：
1、集成 700V E-GaN
2、集成高壓啟動功能
3、超低啟動和工作電流，待機功耗 <30mW
4、谷底鎖定模式， 最高工作頻率兩檔可調(220kHz，130kHz)
5、集成 EMI 優化技術
6、驅動電流分檔配置
7、集成 Boost 供電電路
8、集成完備的保護功能：
VDD過壓/欠壓保護 (VDD OVP/UVLO)
輸出過壓保護 (OVP)
輸入欠壓保護 (BOP)
片內過熱保護 (OTP)
逐周期電流限制 (OCP)
異常過流保護 (AOCP)
短路保護 (SCP)
過載保護 (OLP)
過流保護 (SOCP)
前沿消隱 (LEB)
CS 管腳開路保護
9、封裝類型 SOP-7
同步整流芯片U7715A特色：
1、內置 45V MOSFET
2、支持 DCM、QR 和 CCM 工作模式
3、集成高壓供電電路，無需 VDD 輔助繞組供電
4、支持寬范圍輸出電壓應用，特別適用于支持QC、PD 等協議的快充領域
5、支持 High Side 和 Low Side 配置
6、<30ns 開通和關斷延時
7、智能開通檢測功能防止誤開通
8、智能過零檢測功能
9、啟動前 Gate 智能鉗位
10、封裝類型 SOP-8
