你知道嗎？當代年輕人正在搞一種很新的緩解焦慮方式，叫做“賽博禮佛”。敲電子木魚、燒量子高香，點擊屏幕就能輕松實現積攢功德，佛祖感受到了你的誠意并扣除了你的電量。在這個“萬物皆可賽博”的時代， “拜佛”這回事兒，似乎也已經開始逐漸電子化了。那我們的手機充電器、AC/DC電源適配器和LED照明所需要的電源管理ic勢必又是搶購熱點。今天來看看這款用了很久、口碑很好的電源管理icCY3783A！
電源管理icCY3783A是一款應用于原邊采樣和控制的高性能開關電源芯片。其內置功率BJT，可用于10W以內的離線式開關電源產品。CY3783A工作于恒流模式時采用PFM的控制方式，而工作于恒壓模式時采用PWM+PFM的控制方式，從而可以獲得高精度的恒壓恒流控制效果，且無需任何次級采樣和控制電路。同時，CY3783A還內置了輸入線電壓補償以及輸出線纜補償，從而可以獲得更好的電壓和電流調整率。CY3783A內置了大量的補償以及保護功能，從而簡化了外圍電路，利于PCB布局及EMI設計，提高了方案的可靠性，降低了方案成本。
▲上電啟動和欠壓保護
電源管理icCY3783A的啟動電流非常小，所以在芯片開啟前，系統可以以較小的功率就可以使芯片開啟。當芯片VDD電壓上升到開啟閾值VDDON時，芯片開啟，產生內部使能信號，使能內部功能模塊，從而控制系統進行工作。在芯片開啟后，如VDD電壓下掉至關閉閾值VDDOFF時，芯片欠壓保護，關閉內部使能信號并停止工作。
▲快速啟動模式
電源管理ic CY3783A內置了快速啟動模塊。一旦VDD達到開啟閾值VDDON，為保證輸出快速建立，芯片會控制初級峰值電流保持最大，直到輸出電壓建立到欠壓保護閾值以上，芯片推出快速啟動模式。
▲恒壓工作
電源管理icCY3783A具有出色的恒壓控制精度。在恒壓工作時，芯片采用PWM+PFM的控制方式，調整不同輸出負載時系統的工作頻率，以及單周期的峰值電流大小，從而調整輸出功率使輸出電壓保持恒定。

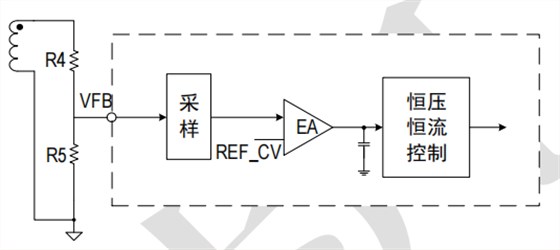

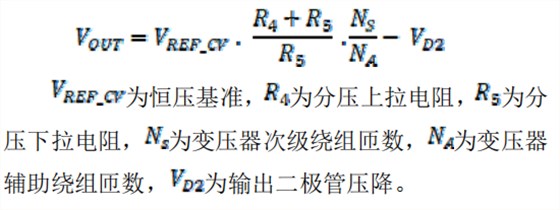

具體的，CY3783A 通過采樣輔助繞組分壓后的電壓來判斷輸出電壓大小，再將采樣后的電壓送入誤差放大器，將采樣電壓與恒壓基準的誤差放大后用來控制功率開關管的開啟時間和開啟頻率，從而調整輸出功率以維持輸出電壓恒定。恒壓表達式如下：

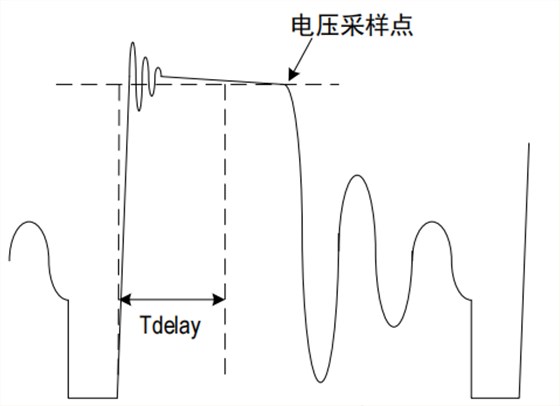

電源管理icCY3783A 的采樣方式如下圖，在功率開關管關閉后，芯片延時Tdelay再對VFB波形進行采樣，并在波形拐點處結束采樣。
