想要了解同步整流芯片TB6812+TB8521的好處嗎？
隨著環保意識的提升，在多國政府法規積極推動之下，達到多國聯盟制訂的6級能效，促使電子產品對電源供應器規格要求越來越嚴格。對電源的效率越來越高，對侍機的功耗要求越來越低，電源功率密度的不斷提高，對于電源次級整流的要求越來越高，整流器件從初的肖特基管整流，發展到用同步整流開關管替代二極管以降低功耗。所以同步整流技術好處就是大大減少了開關電源輸出端的整流損耗，大大減少了開關電源輸出端的整流損耗，從而提高轉換效率，降低電源本身發熱。

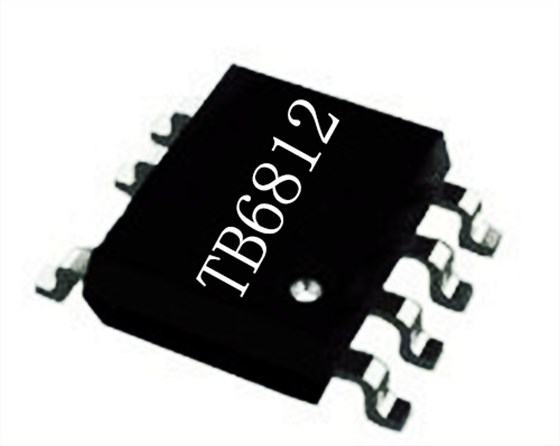

電源芯片TB6812是一款六級能效，專利EMI優化，高集成度高性價比的芯片。具有多模式控制，專利EMI優化，高集成度高性價比。它優化的動態控制是優異的動態響應能力，優化的環路控制是工作穩定，無異音，SR（同步整流）兼容性高。它的高度集成是線損補償技術，集成線電壓，電感恒流補償技術。該芯片有短路保護(SUP)\過載保護（OLP）\芯片過熱保護（OTP）\逐周期電流限制前沿消隱（LEB）\VDD過壓\欠壓保護。
電源芯片TB8521是一款用于替代反激變換器中副邊肖特基二極管的高性能同步整流功率開關,內置導通阻抗功率MOSFET以提升系統效。該芯片支持“浮地”和“共地”同步整流兩種架構,同時支持系統斷續工作模式(DCM)和準諧振工作模式(QR)。TB8521內置VDD高壓供電模塊,無需VDD輔助繞阻供電,降低了系統成本。內部集成有VDD欠壓保護功能和VDD電壓鉗。內置45V功率MOSFET。
如果廣大廠家對這款同步整流的配套電源芯片感興趣的話，那就來聯系銀聯寶科技，銀聯寶科技是您電源芯片的平臺，我們將為您提供、方便、理想的服務，為您提供實惠的價格。銀聯寶團隊將為您提供合理的建議。www.231cmi.cn
