QC協議芯片U2601特性：
支持華為 FCP 快速充電協議
支持三星 AFC 快速充電協議
支持高通 QC3.0/QC2.0 快速充電協議
支持在D+和D-加載2.7V電壓的USB DCP，
可為蘋果設備提供大 2.4A 充電電流
符合 USB BC1.2 協議，支持 USB DCP 短接 D+和 D-
符合電信行業標準 YD/T 1591-2009，
支持短接 D+和 D-
自動為接入設備切換適用協議
5V供電功耗低 1mW
SOT23-6 Package
QC協議芯片U2601U2601應用：
適配器、車載充電器、其他 USB 端口充電器、移動電源

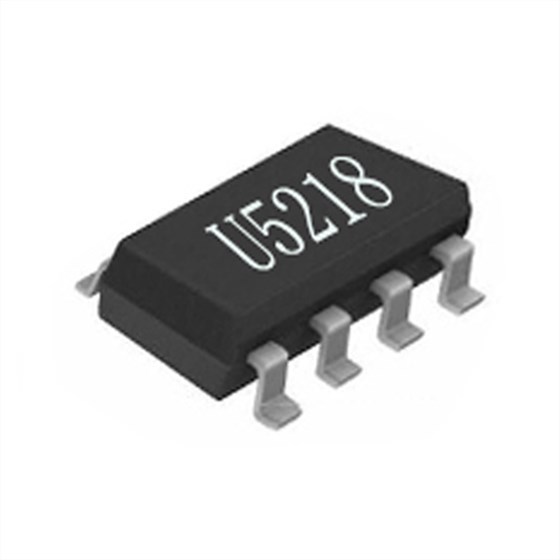

款:PD快充芯片-快充IC方案U5218
PD協議芯片U5218特性:
輸入耐壓 42V
支持 USB Type -C 協議
配置為 DFP（Source）
廣播 3A 電流
支持 USB Power Delivery（PD）3.0 協議
集成完整 PD3.0 分層通信協議
PDO 電壓：5V，9V（XPM5218A）
PDO 電壓：5V，9V，12V（XPM5218B）
支持 Quick Charge 3.0/2.0 協議
支持華為 FCP/SCP 協議
支持三星 AFC 協議
支持 USB BC1.2 DCP
支持 Apple 2.4A 充電規范
同步開關降壓轉換器
內置功率 MOSFET
輸入電壓范圍：6.6V 到 36V
輸出電壓范圍：3.6V 到 12V
輸出電流：5V/3A，9V/2A，12V/1.5A
輸出 5V/3A 轉換效率大于 92%
輸出電壓線補：50mV/A
輸出具有 CV/CC 特性
內置補償電路
軟啟動功能
特有抖頻技術減小 EMI
多重保護、高可靠性
輸入過壓、欠壓保護
輸出過壓、過流保護
短路保護
過溫保護
全引腳 ESD 8KV
PD協議芯片U5218應用:
車載充電器
快充適配器
智能排插
通用高壓 USB 充電器

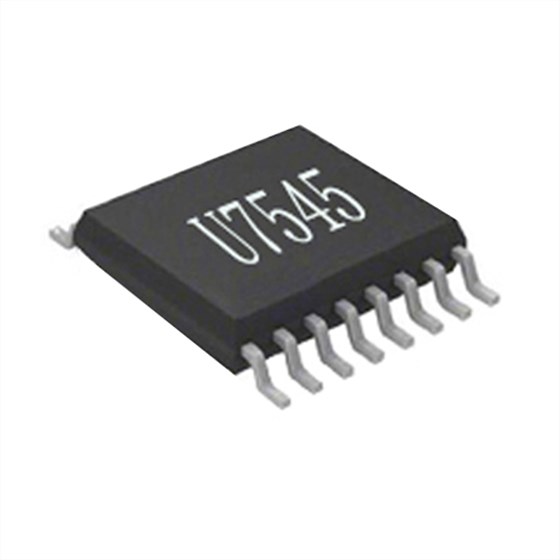

PD協議芯片U7545特性：
支持 USB Type -C 協議
配置為 DFP（Source）
廣播 3A 電流
支持 USB Power Delivery（PD）3.0 協議
集成完整 PD3.0 分層通信協議
PDO 電壓：5V，9V，12V，15V
PIN 選功率高 45W
支持 Quick Charge 3.0/2.0 協議
支持華為 FCP/SCP 協議
支持三星 AFC 協議
支持 MTK PE+協議
支持 USB BC1.2 DCP
支持 Apple 2.4A 充電規范
集成 VBUS 通路低阻抗功率開關管
VBUS Discharge 功能
支持 NTC
待機功耗 20 A
性
過壓/欠壓保護
過流保護
過溫保護
CC1/CC2/DP/DM 過壓保護
ESD 特性
CC1/CC2/DP/DM > 8KV
Others > 2KV
Package: 5.00mm × 4.40mm TSSOP16
PD協議芯片U7545應用：
AC-DC 適配器、USB 充電設備

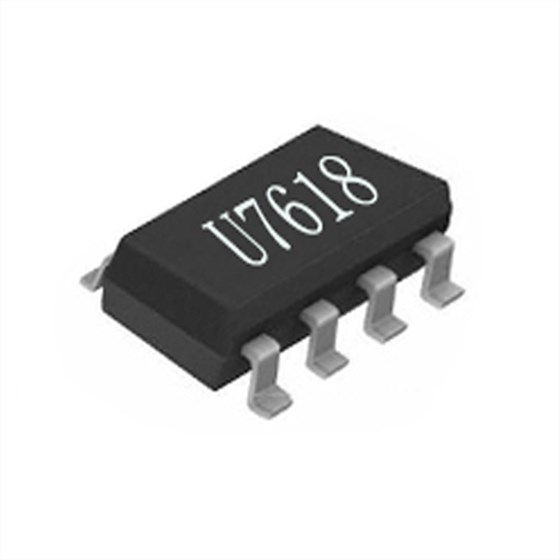

第四款:PD快充芯片-快充IC方案U7618
PD協議芯片U7618特性
USB PD3.0 認證 TID：713
支持 USB Type -C 協議
配置為 DFP（Source）
廣播 3A/1.5A 電流
支持 USB Power Delivery（PD）3.0 協議
集成完整 PD3.0 分層通信協議
PDO 電壓：5V，9V（XPD618A）
PDO 電壓：5V，9V，12V（XPD618B）
輸出功率 18W
支持 Quick Charge 3.0/2.0 協議
支持華為 FCP/SCP 協議
支持三星 AFC 協議
支持 USB BC1.2 DCP
支持 Apple 2.4A 充電規范
集成 VBUS 通路低阻抗功率開關管
內置 VBUS Discharge 功能
支持線損補償功能
外圍極簡，無需額外的電阻電容
性
- 過壓/欠壓保護
- 過流保護
- 過溫保護
CC1/CC2/DP/DM 過壓保護
ESD 特性±4KV
Package: ESOP8
PD協議芯片U7618應用：
AC-DC 適配器
USB 充電設備

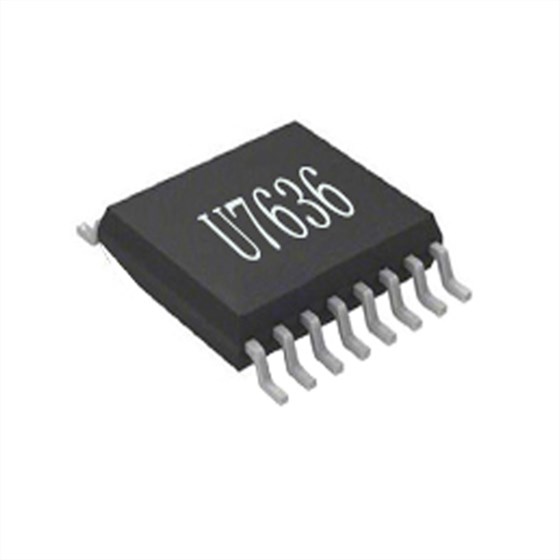

第五款:PD快充芯片-快充IC方案U7636
PD協議芯片U7636特性
USB PD3.0 認證 TID：1505
支持 USB Type -C 協議
配置為 DFP（Source）
廣播 3A/1.5A 電流
支持 USB Power Delivery（PD）3.0 協議
支持 Quick Charge 3.0/2.0 協議
支持華為 FCP/SCP 協議
支持三星 AFC 協議
支持 USB BC1.2 DCP
支持 Apple 2.4A 充電規范
集成 VBUS 通路低阻抗功率開關管
內置 VBUS Discharge 功能
支持線損補償功能
支持 USB Type-A 和 Type-C 雙口工作模式
性
- 過壓/欠壓保護
- 過流保護
- 過溫保護
CC1/CC2/DP/DM 過壓保護
ESD 特性± 4KV
Package: TSSOP-16
PD協議芯片U7636應用：
AC-DC 適配器、USB 充電設備
