隨著智能手機、平板電腦等電子產品的普及，同步整流技術也隨之普及。深圳銀聯寶科技可提供多款正負端、負端同步整流芯片，滿足市場不同需求！
同步整流芯片U7710主要應用于輸出低壓大電流的開關電源，在原邊MOSFET導通期間，IC內部7.1V穩壓器將從其Drain管腳抽取電流向VDD供電，以使VDD電壓恒定在7.1V左右?；诟哳l解耦和供電考慮，推薦選取容量為1uF的陶瓷電容作為VDD電容。
同步整流芯片U7710封裝SOP-8，管腳描述如下：
1、2、3 GND P IC 參考地，同時也是內部功率 MOSFET 的源極。
4 P IC 供電腳，推薦使用 0.1uF 瓷片電容。
5、6、7、8 Drain I 內置功率 MOSFET 漏極。
同步整流芯片U7710是一款用于替代Flyback副邊肖特基二極管的高性能同步整流開關，內置超低導通阻抗功率MOSFET以提升系統效率。U7710支持“浮地”和“共地”同步整流兩種架構，也支持系統斷續工作模式(DCM)和準諧振工作模式(QR)。U7710集成有VDD欠壓保護功能和VDD電壓鉗位。U7710內置VDD高壓供電模塊，無需VDD輔助繞組供電，減低了系統成本。
同步整流芯片U7710主要特點：
*反激拓撲副邊同步整流功率開關

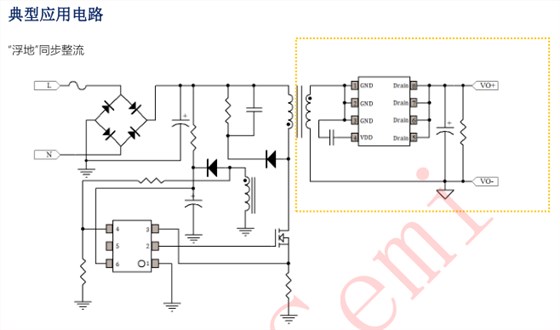

*支持“浮地”和“共地”同步整流兩種拓撲
*支持斷續工作模式 (DCM) 和準諧振工作模式(QR)
*<300uA 超低靜態電流
*內置 VDD 高壓供電模塊，無需 VDD 輔助繞組供電
*內置 40V 功率 MOSFET
*內部集成保護：
VDD 欠壓保護 (UVLO)
VDD 電壓鉗位 (>5mA 鉗位電流)
