深圳銀聯寶科技推出的正負端同步整流芯片，有5v2A的U7710，5v2.4A的U7711，都很好的滿足了客戶的不同需求。近日更是推出5v3A正負端同步整流芯片U7712，小伙伴們可根據開案項目進行匹配選擇！
5v3A正負端同步整流芯片U7712是一款用于替代反激變換器中副邊肖特基二極管的高性能同步整流功率開關，內置超低導通阻抗功率MOSFET以提升系統效率。U7712 支持“浮地”和“共地”同步整流兩種架構，同時支持系統斷續工作模式 (DCM) 和準諧振工作模式 (QR)。U7712 內置VDD高壓供電模塊，無需VDD輔助繞組供電，降低了系統成本。U7712 內部集成有VDD欠壓保護功能和VDD電壓鉗位。
5v3A正負端同步整流芯片U7712主要特性：
*反激拓?fù)涓边呁秸鞴β书_(kāi)關

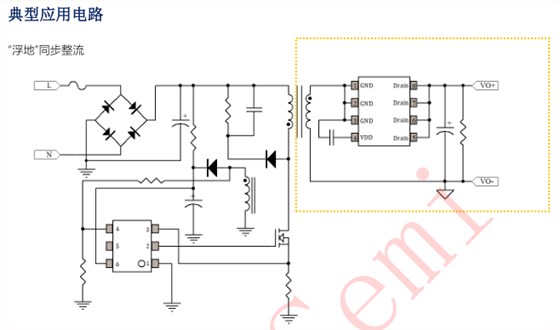

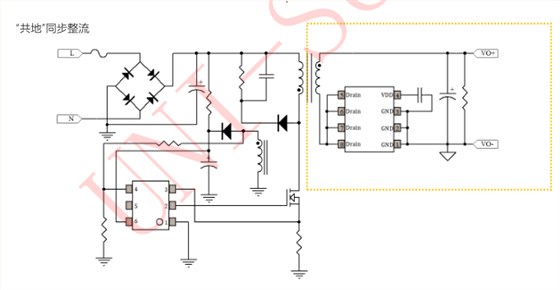

*支持“浮地”和“共地”同步整流兩種拓?fù)?/span>
*支持?jǐn)嗬m(xù)工作模式 (DCM) 和準諧振工作模式(QR)
*<300uA 超低靜態電流
*內置VDD高壓供電模塊，無需VDD輔助繞組供電
*內置 40V 功率 MOSFET
*內部集成保護：VDD 欠壓保護 (UVLO)、VDD 電壓鉗位 (>5mA 鉗位電流)
*封裝信息 SOP-8
在原邊MOSFET導通期間，5v3A正負端同步整流芯片U7712內部7.1V穩壓器將從其Drain管腳抽取電流向VDD供電，以使VDD電壓恒定在7.1V左右。基于高頻解耦和供電考慮，推薦選取容量為1uF的陶瓷電容作為VDD電容。
系統開機以后，芯片內部高壓LDO從Drain管腳抽取電流向VDD電容供電。當VDD電壓低于欠壓保護閾值后（3.1V 典型值），芯片進入睡眠模式，同時內部同步整流MOSFET進入關斷狀態，副邊繞組電流經內部同步整流MOSFET的體二極管實現續流。當VDD電壓高于VDD開啟電壓后（4V典型值），芯片開始工作。芯片內部同步整流MOSFET只在副邊續流期間才能開通。
深圳銀聯寶科技5v3A正負端同步整流芯片U7712可有效減少開關電源的整體損耗，提高能效，降低電源本身發熱，并提供全套芯片解決方案，具有低成本優勢！
