高顏值、多功能的小家電進入了消費者日常生活后，非隔離電源管理芯片的市場進一步被打開。該如何挑選一顆性價比高、質量又過硬的非隔離電源管理芯片呢？深圳銀聯寶科技的U6110在小家電市場殺出重圍，一枝獨秀，推薦給有需要的小伙伴！
電源管理芯片U6110是低成本、高度集成的PWM用于非隔離降壓和降壓的電源開關升降壓應用。芯片可實現高精度5V默認值通過通用交流輸入輸出。 在U6110中，PWM帶混洗的開關頻率固定為31KHz。
電源管理芯片U6110主要特點：
*高精度5v默認輸出，輸出電壓可調節

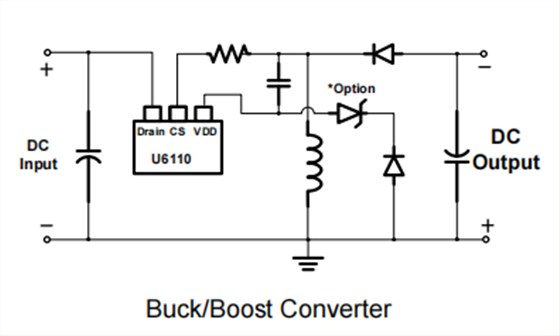

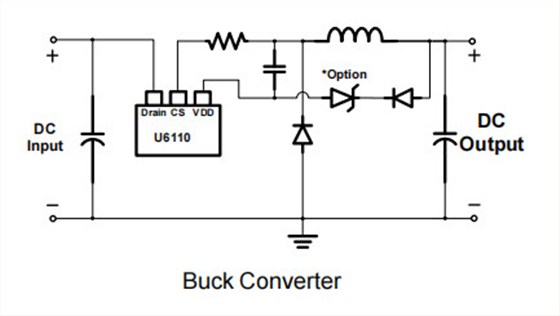

*支持降壓型（Buck)和升降壓型電路(Buckboost)
*單晶元高壓集成500v MOS管
*外圍極簡，典型電路只需8個器件
*待機，全電壓輸入<15MV
*滿載31KHZ帶抖頻，EMC性能優
*內部集成完備的保護方式：
過熱保護（OTP）
VCC欠壓閉鎖（UVLO）
過載保護（OLP）
短路保護（SCP）
*芯片尺寸小
電源管理芯片U6110封裝SOT-23-3L，腳位分析：
1腳 漏極 內部功率MOSFET漏極。
2腳 VDD 芯片電源引腳。
3腳CS IC的接地。該引腳也用于峰值電流控制。
深圳銀聯寶科技的非隔離電源管理芯片U6110使用率高，相對成熟，成本控制得當，還可作為LED智能照明輔助電源，應急燈、LED鐘機電源等使用，有興趣的小伙伴可一試！
