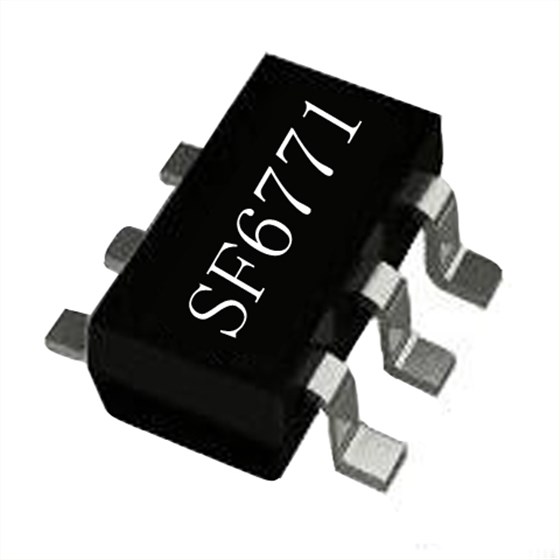

原邊25W開關電源芯片SF6771是高性能、高集成、 準諧振 QR (Quasi Resonant) 模式、原邊反饋控制器，適用于小功率場合。推薦全電壓最大功率30W，工作頻率40-120K，封裝SOT23-6。芯片提供高精度恒壓恒流(CV/CC)控制，使之適合于充電器/適配器領域。
SF6771開關電源芯片的IC特性：
◆ 滿足六級能效要求
◆ 專利的 super-QR/PSRTM 控制(結合原邊反饋和準諧振控制)實現高效率和優異的 EMI性能
◆ 小于 70mW 待機功耗
◆ ±5% 恒壓恒流精度
◆ CV 模式下可編程線損補償
◆ 輸出過壓/短路保護
◆ 逐周期電流限制
◆ 內置前沿消隱
◆ 內置軟啟動
◆ 管腳浮空保護
◆ VDD 過壓和鉗位保護
◆ VDD 欠壓保護(UVLO)
SF6771開關電源芯片應用場合：
◆ 手持數碼充電器
◆ 電腦/電視輔助電源
◆ 小功率數碼適配器
◆ 替代線性電源
◆ 平板充電器
SF6771開關電源芯片管腳名稱：
1 GND P 芯片地。
2 GATE O 外部 MOS 驅動腳。
3 CS I 電流檢測腳。
4 CC O 恒流 CC 環路補償腳，此腳外結一個對 GND 的電容實現恒流 CC 控制。
5 FB I 系統反饋腳，檢測輔助繞組電壓。通過此腳電壓實現對輸出的恒壓 CV 和恒流 CC 控制。
6 VDD P 芯片電源。
