開關電源芯片的周期，一是芯片的供需起伏是有明顯周期的，從而也導致其價格呈現出明顯的周期變化；二是芯片的生產從建廠到流片也是需要較長周期的。但是在“一片大漲”的熱潮中，周期問題似乎被有意或無意的淡忘了。

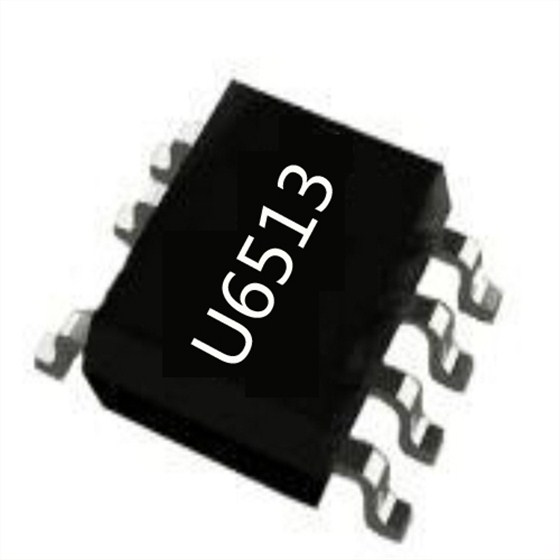

開關電源芯片U6513是一款高性能、低成本的原邊控制功率開關，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用。采用 U6513 可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。
開關電源芯片U6513集成有多種保護功能：如 VDD 欠壓保護(UVLO)、VDD 過壓保護 (OVP)、逐周期限流保護(OCP)、短路保護 (FB SLP)、輸出過壓保護 (FBOVP)、過熱保護 (OTP) 和 VDD 箝位等。
開關電源芯片U6513還集成有電源系統單點失效保護，在 FB 上拉電阻開路、FB 下拉電阻開路、FB 下拉電阻短路、輸出二極管或者 SR 開路、輸出二極管或者 SR 短路、變壓器繞組短路、RCS 開路等故障條件下均能實現保護。
開關電源芯片U6513 腳位功能描述：
1 VDD 芯片供電腳。
2 、3FB 系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。
4 CS 電流采樣輸入腳。
5-6 C 內置功率三極管集電極。
7 GND 芯片參考地。
也有越來越多投資者和觀察者覺察到缺芯風向正在悄然發生變化。不管是在全球缺芯潮還未完全結束的當下，還是在當開關電源芯片供需平衡的時間節點到來之時，友恩開關電源芯片永遠是你最靠譜的貼心小伙伴。
