45W PD快充協議IC U7545的特性
1.支持 USB Type -C 協議
- 配置為 DFP（Source）
- 廣播 3A 電流
2.支持 USB Power Delivery（PD）3.0 協議
- 集成完整 PD3.0 分層通信協議
- PDO 電壓：5V，9V，12V，15V
- PIN 選功率高 45W
3.支持 Quick Charge 3.0/2.0 協議
4.支持華為 FCP/SCP 協議
5.支持三星 AFC 協議
6.支持 MTK PE+協議
7.支持 USB BC1.2 DCP
8.支持 Apple 2.4A 充電規范
9.集成 VBUS 通路低阻抗功率開關管
10.VBUS Discharge 功能
11.支持 NTC
12.待機功耗 20 A
13.性
- 過壓/欠壓保護
- 過流保護
- 過溫保護
14.CC1/CC2/DP/DM 過壓保護
15. ESD 特性
- CC1/CC2/DP/DM > 8KV
- Others > 2KV

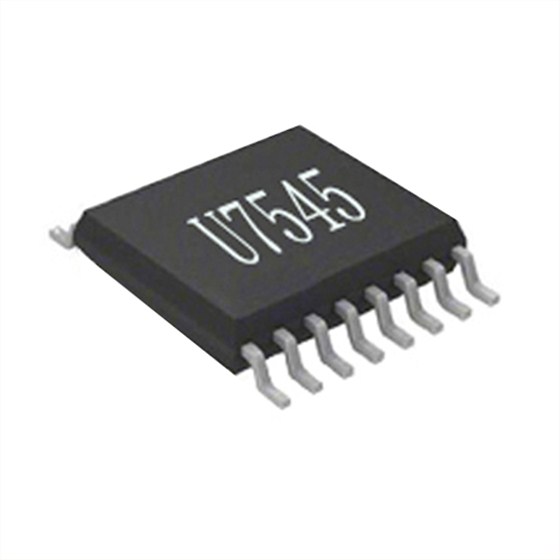

16.封裝: 5.00mm × 4.40mm TSSOP16

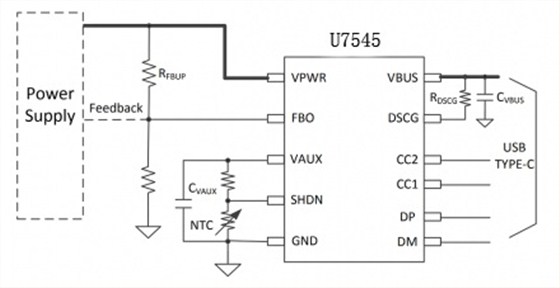

45W PD快充協議IC U7545的應用簡圖
