| 銀聯寶科技AC-DC開關電源方案選型表 | ||||||||
|
產品型號 <超鏈接> |
電路拓補 | 功率管耐壓(V) | 導通電阻(Ω) | 待機功耗(mW) | IC大輸出功率(W) | 工作頻率(KHZ) | 典型應用 | 封裝 |
| SF6010N |
原邊反饋/外驅三極管 |
外驅三極管 |
/ | ＜100 | 5W | 40--70 | 5V1.0A | SOP-7/8 |
| SF6022 |
原邊反饋/內置三極管 |
700 | BJT | ＜75 | 5W | 40--70 | 5V1.0A | SOP-7/8 |
| SF6010R | 原邊反饋/內置三極管 | 700 | BJT | ＜75 | 5W | 40--70 | 5V 1.0A | SOT23-6 |
| SF6072 | 原邊反饋/內置三極管 | 700 | BJT | ＜100 | 5W | 40--70 | 5V1.0A | SOP-7/8 |

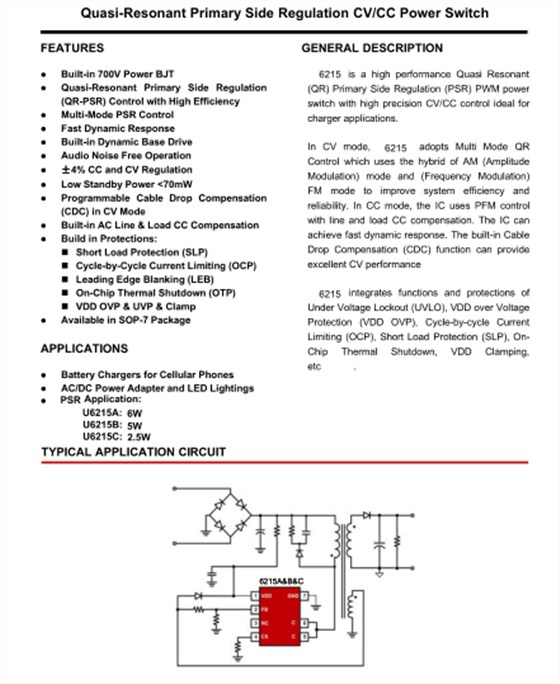

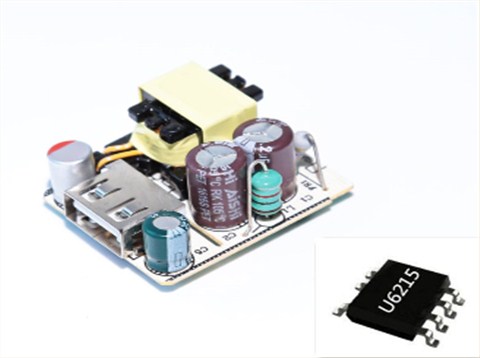

| U6215B | 原邊反饋/內置三極管 | 700 | BJT | ＜75 | 5W | 40--70 | 5V 1.0A | SOP-7 |
| U6215A |
原邊反饋/內置三極管 |
700 | BJT | ＜75 | 6W | 40--70 | 5V1.2A | SOP-7 |
| U6117S | 原邊反饋/內置MOS | 650 | 8.5Ω | ＜75 | 6W | 60 | 5V1.2A | SOP-8 |
| SF6772S | 原邊反饋/內置MOS | 600 | 9.5Ω | ＜75 | 6W | 40--70 | 5V1.0A | SOP-8 |
| SF5922S | 原邊反饋/外置MOS | 600 | 9.5Ω | ＜100 | 6W | 40--70 | 5V1.0A | SOP-8 |
| SF6020P | 原邊反饋/內置三極管 | 700 | BJT | ＜75 | 6W | 40--70 | 12V0.5A | SOT23-5 |

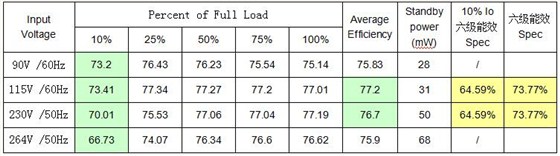

U6215B 5V/1A常規測試數據（滿足六級能效）

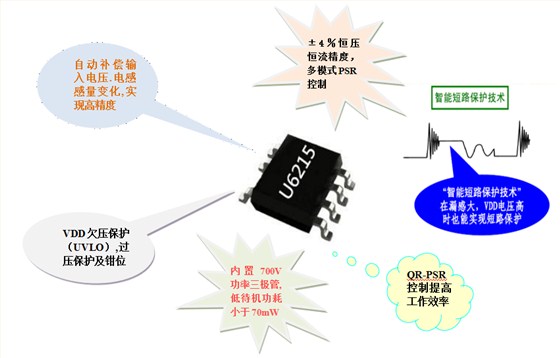

特性

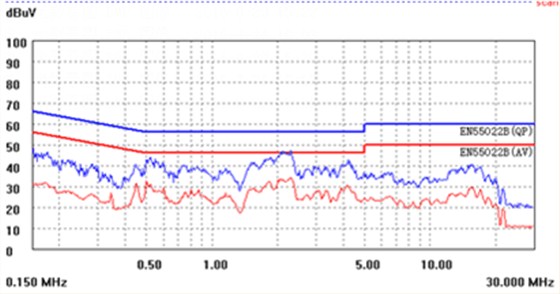

EMI數據
