10W高配置充電器ic方案——U65143
由于手機電池的剩余電量很難估計，看似剩余量相同，但是有的手機很快就關機，有的卻還可以使用一段時間。如今的手機都是用鋰離子電池，它對環境很敏感，尤其是溫度，而且存在自放電現象，不使用也會慢慢損失電量。使用配置高性能充電器ic的充電器，可以有效緩解電池的老化程度和放電速度！
深圳銀聯寶科技的充電器ic U65143是一款高性能、低成本的原邊控制功率開關，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于手機充電器、AC/DC電源適配器等小功率離線式充電器應用。

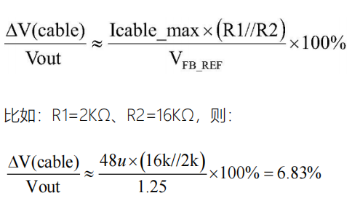

在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。如下圖所示，在充電器ic U65143內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償掉。隨著負載功率的降低，在FB上的偏置電壓將被提高。通過調節分壓電阻R1和R2的阻值可以調節實際補償量的大小。最大的線損補電壓與輸出電壓基準的比例為：
充電器ic U65143集成了三極管基極動態驅動技術以優化系統效率。基極驅動電流隨著負載狀態動態調節。輸出負載越大，基極驅動電流越大，且基極驅動電流正比于CS管腳峰值電壓信號。在恒壓輸出模式中芯片采用了調頻控制與調幅控制結合的多模式控制技術，同時在 CS管腳有一電流源流出調節CS電壓信號。利用以上技術，可實現由滿載到空載全程無異音工作。
充電器ic U65143也經常被客戶拿來作為市面常缺料的替代備選，輸出10W，深圳銀聯寶科技會及時提供專業的技術支持和完整方案資料，供您參考！
