隨著智能家居的縱深推進，家電電源的市場也將水漲船高。那么家電電源開關和電機驅動技術又如何在不斷增加成本的情況下實現更便捷、高效？來深圳銀聯寶科技，定能讓你擁有不錯的收獲。今天推薦的18W充電器ic U6217SL，是一款高性能原邊控制器，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用中。

在恒壓輸出模式中，18W充電器ic U6217SL采用多模式工作方式，即調幅控制(AM)和調頻控制(FM)相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片采用調頻控制方式，同時集成了線電壓和負載電壓的恒流補償。采用U6217SL可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。

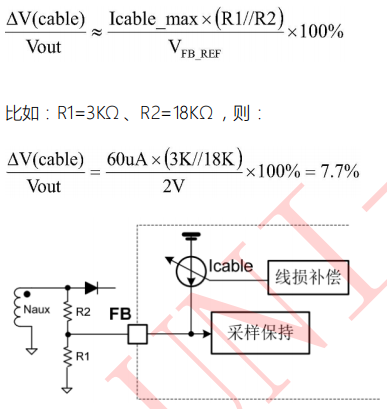

在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。如圖所示，在18W充電器ic U6217SL內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償掉。隨著負載功率的降低，在FB上的偏置電壓將被提高。通過調節分壓電阻R1和R2的阻值可以調節實際補償量的大小。最大的線損補電壓與輸出電壓基準的比例為：

充電器ic U6217SL引腳說明：

1 VDD 芯片供電腳。

2 GND 芯片參考地。

3 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。

4 CS 電流采樣輸入腳。

5、6、7、8 DRAIN 內置功率MOSFET漏極。

在新國標和消費者需求的雙重驅動下，不可否認，家電電源也迎來了新的發展方向。最為明顯的是，家電電源功率器件在滿足高效率、高密度的同時，更注重系統的可靠性，對其技術的要求更高。深圳銀聯寶科技充電器ic、適配器電源ic深耕發力，蓄勢待發！
