PD充電線內部集成了準諧振工作的電流模式控制器和功率MOSFET，具有高性能、低待機功耗、低成本等特點，手機用戶可以更好地享受快速充電技術，方便快捷。深圳銀聯寶科技的非標PD快充ic U6615S符合這一要求，推薦給小伙伴們！

非標PD快充ic U6615S是一顆低待機功率、低功耗、低電磁兼容性和低成本的PD快充芯片。U6615S結合了一個專用的電流模式PWM帶4A/630V MOSFEET的模式控制器，適用于18W范圍內的離線反激變換器輸出功率。

非標PD快充ic U6615S輸出規格為5W、9W、12W、18W，應用于PD/QC市場，VDD-40V max18W，特征如下：

* 數字頻率洗牌技術進行改進電磁干擾性能

* 固定65k HzPWM開關頻率

* 低待機功耗(<75米W@230Vac)

* 軟啟動，以減少MOSFET VD S應力

* 低啟動電流(<10uA@VCC=12V)

* 集成 650V MOSFET

* ±4% 恒流、恒壓精度

*低待機功耗(<75米W@230Vac)

* 多模式原邊控制方式

* 工作無異音

* 優化的動態響應

* 可調式線損補償

* 集成線電壓和負載電壓的恒流補償

* 集成完善的保護功能：VDD欠壓保護(UVLO)、VDD過壓保護(OVP)、逐周期限流保護 (OCP)、短路保護(SLP)和VDD箝位等。

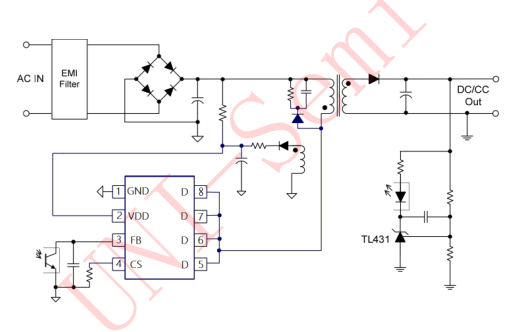

非標PD快充ic U6615S采用SOP-8封裝，還可以替代凌拓微的18W非標電源方案芯片LT3509，

引腳特征如下：

1 腳GND 芯片參考地。

2 腳VDD 芯片供電管腳。

3 腳FB 反饋輸入管腳。閉環控制時連接于光電耦合器相連，此腳位電壓決定了PWM驅動信號的占空比和CS管腳的關斷電壓。

4 腳CS 電流采樣輸入管腳

5、6、7、8 腳D 內置功率 MOSFET 漏極。

PD快充ic供應廠商，首選深圳市銀聯寶電子科技有限公司，價格更為實惠，品質更有保障。方案成熟，服務到位，有需要的小伙伴可聯系400-778-5088，或直接搜索深圳銀聯寶科技！
