24W適配器電源芯片U6107D低耗高效

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2023-03-13 15:07:31【大中小】

日常生活中愈來愈多的電器設備必須應用到電源適配器，也有許多的移動設備，基本上都是會應用到電源適配器。同樣規格型號的電源適配器在符合安全標準的情況下，也是可以通用的。今天推薦的24W適配器電源芯片U6107D，低耗高效，安全耐用！

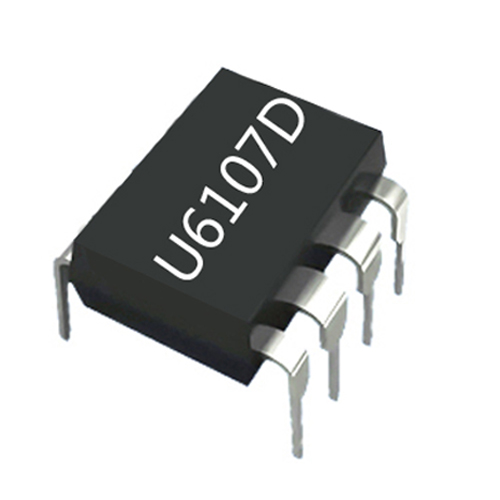

U6107D

24W適配器電源芯片U6107D是一種高性能的電流模式PWM離線反激變換器電源開關應用。在U6107D中，內部具有高精度65kHz開關頻率振蕩器，且帶有抖頻功能可優化EMI性能。芯片采用綠色節能模式和打嗝模式工作，對于小于40W的應用可以保證小于75mW的待機功耗。

24W適配器電源芯片U6107D輸出規格為5V4A、12V2A、12V3A，封裝DIP-8，跟士蘭微SDH8365相互替代。具體腳位如下：

1 GND 芯片參考地。

2 CS 電流采樣輸入腳。

3 FB 系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。

4 VDD 芯片供電腳。

5、6、7、8 Drain 內置功率 MOSFET 漏極。

24W適配器電源芯片U6107D支持DCM和CCM控制，±1%CV調節，快速動態回應；待機功耗<75mW，電流模式控制；固定65KHz開關頻率，綠色省電模式工作，優化的環路控制，啟動和工作電流；集成內部斜率補償的電流模式控制，集成線電壓和電感量補償的恒流技術集成自恢復模式的保護功能：VDD 欠壓保護（UVLO）、VDD 過壓保護（OVP）、過熱保護（OTP）、逐周期電流限制、過載保護（OLP）、短路保護（SCP）、前沿消隱（LEB）、CS 管腳開路保護。
