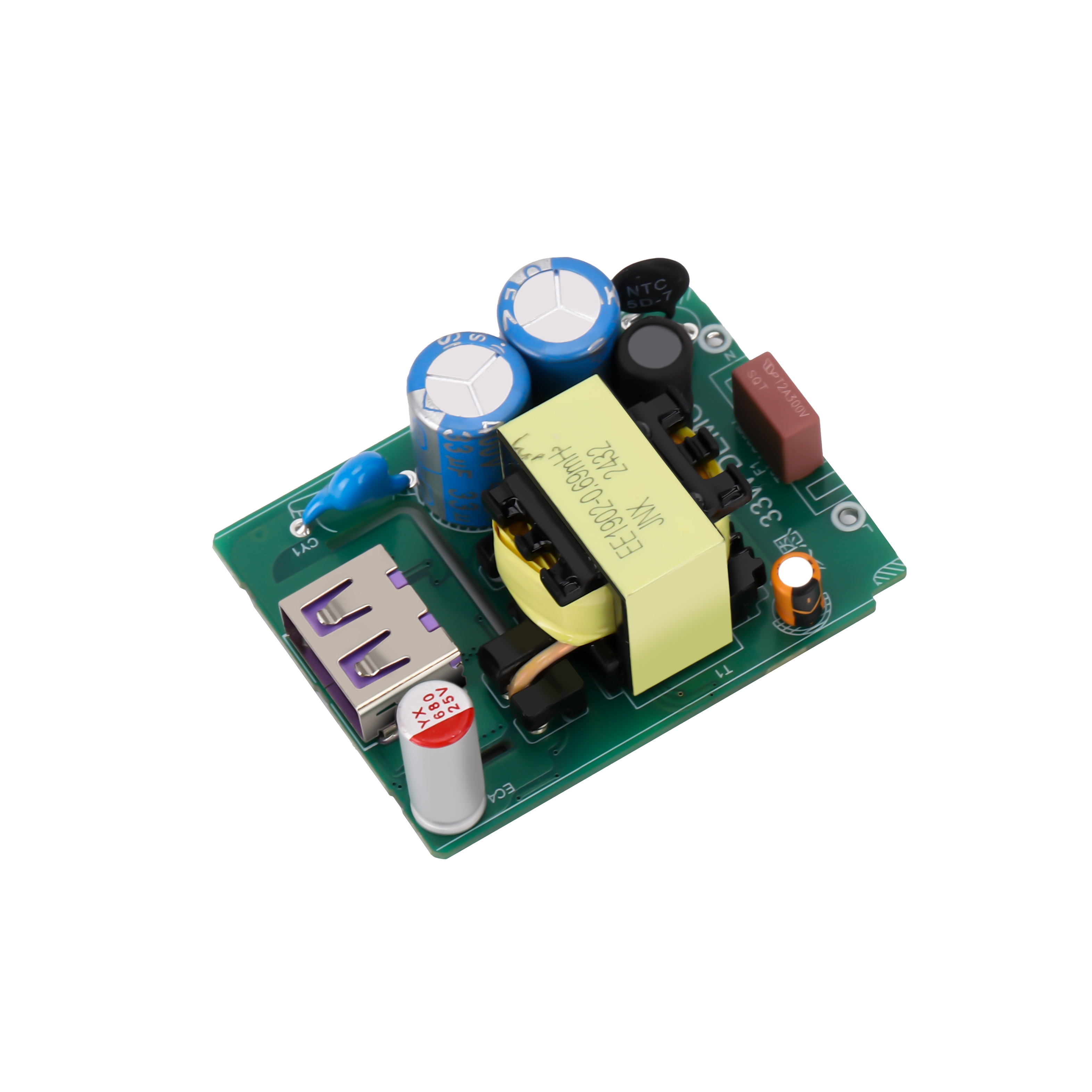

深圳銀聯寶科技是一家專注電源應用方案芯片設計及生產商，針對中小電源廠細分市場提供電源DEMO設計整套方案，根據客戶需求開發優化的電源方案、定制方案。最新推出的33W快充電源方案U8733+U7612B，效率高，整體兼容性強，一起來了解下！

快充電源芯片U8733是一款集成E-GaN的高頻高性能準諧振模式交直流轉換功率開關。芯片集成高壓?jiǎn)?dòng)電路，可獲得快速啟動功能和超低的工作電流，實現小于30mW的超低待機功耗。U8733的工作頻率最高可達220kHz，可全范圍工作在準諧振模式。芯片集成峰值電流抖動功能和驅動電流配置功能，可極大的優化系統EMI性能。

快充電源芯片U8733主要特性：

& 集成 700V E-GaN

& 集成高壓?jiǎn)?dòng)功能

& 超低啟動和工作電流，待機功耗 <30mW

& 谷底鎖定模式，最高工作頻率兩檔可調(220kHz，130kHz)

& 集成 EMI 優化技術

& 驅動電流分檔配置

& 集成恒功率功能

& 外置 OTP 及主動降功率功能

& 集成完備的保護功能：

VDD 過壓/欠壓保護 (VDD OVP/UVLO)

輸出過壓/欠壓保護 (OVP/UVP)

輸入欠壓保護 (BOP)

片內過熱保護 (OTP)

外置過熱保護

逐周期電流限制 (OCP)

異常過流保護 (AOCP)

短路保護 (SCP)

前沿消隱 (LEB)

CS 管腳開路保護

& 封裝類型 ESOP-7

同步整流芯片U7612B是一款帶快速關斷功能的高性能副邊同步整流功率開關，可以替代肖特基整流二極管以提高系統效率。U7612B內置有VDD高壓供電模塊，無需輔助繞組供電可穩定工作，系統上支持High Side和Low Side配置，兼顧了系統性能和成本。

同步整流芯片U7612B主要特點：

& 內置 60V MOSFET

& 支持 DCM、QR 和 CCM 工作模式

& 集成高壓供電電路，無需 VDD 輔助繞組供電

& 支持寬范圍輸出電壓應用，特別適用于支持QC、PD 等協議的快充領域

& 支持 High Side 和 Low Side 配置

& <30ns 開通和關斷延時

& 智能開通檢測功能防止誤開通

& 智能過零檢測功能

& 啟動前 Gate 智能鉗位

& 封裝類型 SOP-8

快充電源芯片U8733集成恒功率控制與主動降功率控制功能，在恒功率區間，通過控制輸出電流隨輸出電壓變化，實現恒功率功能。外置溫度檢測環境溫度，當溫度過高主動降功率以降低系統溫度，保證系統穩定可靠工作。同步整流芯片U7612B的快速關斷功能可以幫助功率器件獲得較低的電壓應力，可支持?jǐn)嗬m(xù)工作模式(DCM)、準諧振工作模式(QR)及連續工作模式(CCM)。其內部集成有智能的開通檢測功能，可以有效防止反激電路中寄生參數振蕩引起的同步整流開關誤開通。
