5V2A電源方案U6315設計方法的羅列
常見的開關電源方案可以分為兩種，隔離與非隔離。與傳統線性電源相比，在某一輸出功率點上線性電源的成本要高于開關電源。
本文將主要對隔離式開關電源的拓撲形式進行探討。文中提及的電源將均指隔離電源方案。隔離電源按照結構形式不同，可分為兩大類：正激式和反激式。
1.反激式指在變壓器原邊導通時副邊截止，變壓器儲能。原邊截止時，副邊導通，釋放到負載的工作狀態，一般常規反激式電源單管多，雙管的不常見。
2.正激式指在變壓器原邊導通同時副邊感應出對應電壓輸出到負載，通過變壓器直接傳遞。按規格又可分為常規正激，包括單管正激，雙管正激。半橋、橋式電路都屬于正激電路。
小編推薦反激式開關電源方案U6315，一起來羅列下該電源方案設計方法吧。
一、 5V2A電源方案U6315的特性：
1.輸入電壓：90~265Vac全電壓
2.輸出功率：10W
3.平均效率：＞78.7％，滿足六級能效要求(率)
4.待機功耗：＜50mW，Vin=264Vac(低待機)
二、 5V2A電源方案方案U6315 應用電路圖：
三、 5V2A電源方案U6315的功能特點：
1.外圍元件少，比較簡單，內部集成了700V高雪崩能力的功率BJT.
2.采用多模式加QR控制，調幅控制和調頻控制相結合，提高系統的效率和可靠性。
3.恒流流輸出模式中，芯片采用調頻控制方式，同時集成了線電壓和負載電壓的恒流補償。
4.可以工作無異音，同時保證優異的動態性能。
5.PSR（原邊）控制模式，省去光耦、TL431及環路器件。
6.精·確的CC/CV（恒壓/恒流）數字邏輯控制電路。
7.遲滯型的OTP（過溫保護）電路，優化的驅動電路提高轉換效率。
8.滿足6級能效。待機功耗＜75mw。
9.采用SOP-7封裝，讓高低壓PIN腳絕緣間距更。
以上就是該方案設計的簡單的一個羅列方法。
因為反激式電源方案因其結構簡單，省掉了一個和變壓器體積大小差不多的電感，所以在中小功率電源中得到廣泛的應用。如果您中小功率的電源方案，那就選擇銀聯寶科技的反激式電源方案吧。
本文將主要對隔離式開關電源的拓撲形式進行探討。文中提及的電源將均指隔離電源方案。隔離電源按照結構形式不同，可分為兩大類：正激式和反激式。
1.反激式指在變壓器原邊導通時副邊截止，變壓器儲能。原邊截止時，副邊導通，釋放到負載的工作狀態，一般常規反激式電源單管多，雙管的不常見。
2.正激式指在變壓器原邊導通同時副邊感應出對應電壓輸出到負載，通過變壓器直接傳遞。按規格又可分為常規正激，包括單管正激，雙管正激。半橋、橋式電路都屬于正激電路。
小編推薦反激式開關電源方案U6315，一起來羅列下該電源方案設計方法吧。
一、 5V2A電源方案U6315的特性：
1.輸入電壓：90~265Vac全電壓
2.輸出功率：10W
3.平均效率：＞78.7％，滿足六級能效要求(率)
4.待機功耗：＜50mW，Vin=264Vac(低待機)

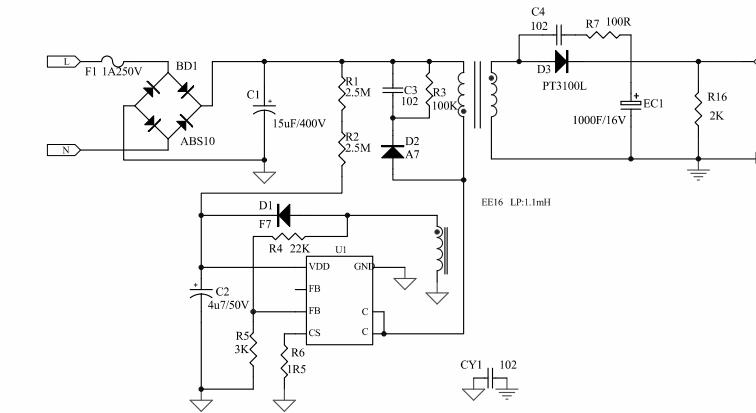

二、 5V2A電源方案方案U6315 應用電路圖：
三、 5V2A電源方案U6315的功能特點：
1.外圍元件少，比較簡單，內部集成了700V高雪崩能力的功率BJT.
2.采用多模式加QR控制，調幅控制和調頻控制相結合，提高系統的效率和可靠性。
3.恒流流輸出模式中，芯片采用調頻控制方式，同時集成了線電壓和負載電壓的恒流補償。
4.可以工作無異音，同時保證優異的動態性能。
5.PSR（原邊）控制模式，省去光耦、TL431及環路器件。
6.精·確的CC/CV（恒壓/恒流）數字邏輯控制電路。
7.遲滯型的OTP（過溫保護）電路，優化的驅動電路提高轉換效率。
8.滿足6級能效。待機功耗＜75mw。
9.采用SOP-7封裝，讓高低壓PIN腳絕緣間距更。
以上就是該方案設計的簡單的一個羅列方法。
因為反激式電源方案因其結構簡單，省掉了一個和變壓器體積大小差不多的電感，所以在中小功率電源中得到廣泛的應用。如果您中小功率的電源方案，那就選擇銀聯寶科技的反激式電源方案吧。
