現在有一些很有趣的現象，原本十分小巧的手機等設備越來越追求大屏，而手機配件電源適配器卻追求小巧美觀，以前的電源適配器都是很大的一坨，但是現在許多卻可以隨身揣在兜里。電源適配器是如何越變越小的呢，我們可以使用單片集成開關電源芯片，提高了適配器的器件安裝密度，同時電子元器件體積的減小。使得理論上縮小電源適配器的體積成為了可能。

銀聯寶科技推出的單片集成的5V 1A電源芯片——U65113外圍元件少，比較簡單，內部集成了700V高雪崩能力的功率BJT。U65113 采用多模式加QR控制，調幅控制和調頻控制相結合，提高系統的效率和可靠性。恒流流輸出模式中，芯片采用調頻控制方式，同時集成了線電壓和負載電壓的恒流補償。采用U65113可以工作無異音，同時保證優異的動態性能。

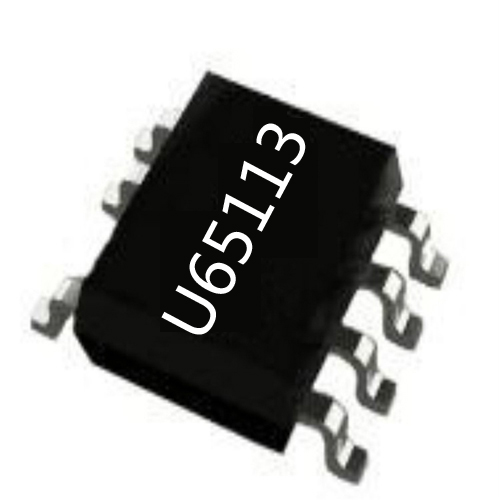

5W系列 5V1A能效六級電源芯片方案U65113

l 內置超高壓功率BTJ

l 谷底開通、原邊控制、系統效率高

l 多模式原邊控制方式

l 優異的動態響應

l 集成動態三極管驅動電路

l 工作無異音

l 優化的 EMI 性能

l 恒流、恒壓調整率小于 ±5%

l 超低待機功耗 <30mW

l CV 模式可編程輸出線壓降補償

l 內置完善的保護功能：

l 輸出短路保護 (FB SLP)

l 逐周期限流保護（OCP)

l 前沿消隱 (LEB)

l 芯片過溫保護 (OTP)

l VDD 過壓、欠壓和箝位保護

l 輸出過壓保護功能 (FB OVP)

l SOP-7 封裝

集成5V 1A電源芯片 U65113，外觀越來越小了，但是其功率依然是很足的，同時其使用效率也越來越高！
