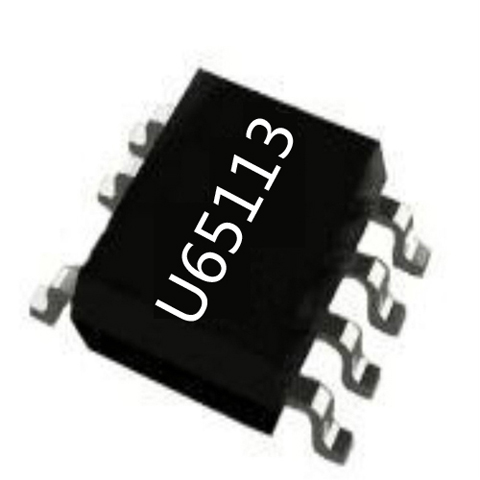

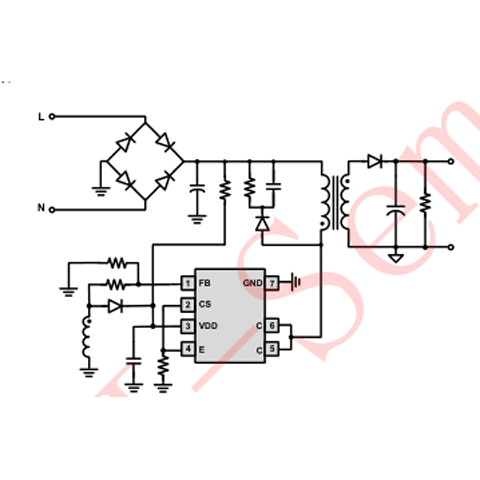

5W小功率電源管理芯片U65113是一款高性能、低成本的原邊控制功率開關，內置超高壓功率BTJ，谷底開通、原邊控制、系統效率高，多模式原邊控制方式，優異的動態響應，集成動態三極管驅動電路，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用。

▲系統啟動

在芯片開始工作之前，電源管理芯片U65113僅消耗典型值為1.1uA 的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當 VDD 電壓超過開啟電壓 (典型值 10V)，芯片開始工作并且工作電流上升到 0.18mA (典型值)。之后VDD 電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，工作電流便進一步降低到 0.14mA(典型值)，以幫助降低系統待機功耗。

▲原邊恒壓控制(PSR-CVM)

在原邊控制技術中，當原邊向副邊傳輸能量時，通過采樣與副邊繞組耦合的輔助繞組電壓，得到輸出電壓反饋信號。當恒壓采樣過程結束時，內部的采樣保持模塊記錄下反饋誤差并通過內部的誤差運算放大器將其放大。原邊恒壓控制模塊利用誤差運算放大器的輸出實現高精度的恒壓輸出。芯片內部恒壓輸出基準為高精度的 1.25V。在恒壓采樣過程中，電源管理芯片U65113內部有一可變電流源從 FB 管腳流出用作線損補償，由此將在 FB 波形上產生一個電壓階梯。在重載模式下，模式識別模塊將根據誤差運算放大器的輸出自動控制進入恒流模式中。

▲原邊恒流控制 (PSR-CCM)

電源管理芯片U65113利用 FB 管腳電壓和 CS 管腳電壓的時序關系，可以實現高精度的恒流輸出控制。在恒壓輸出模式當系統輸出功率增加且接近恒流輸出控制點時，原邊電感電流達到其最大值。原邊電感電流、變壓器匝比、副邊消磁時間（Tdem）和開關周期時間（Tsw）決定了副邊平均輸出電流。當輸出電流達到原邊恒流控制模塊的輸出基準時，芯片將進入調頻工作模式中，無論輸出電壓低于恒壓輸出基準或者具體如何，只要 VDD 電壓不低于其關斷電壓芯片將持續工作。在 U65113 內部，在恒流輸出模式中消磁時間Tdem 與開關周期 Tsw 的比例被嚴格控制為 1/2。

▲內置完善的保護功能

電源管理芯片U65113集成有多種保護功能：如 VDD 欠壓保護 (UVLO)、VDD 過壓保護 (OVP)、逐周期限流保護(OCP)、短路保護 (FB SLP)、輸出過壓保護 (FB OVP)、過熱保護 (OTP) 和 VDD 箝位等。U65113 還集成有電源系統單點失效保護，在 FB上拉電阻開路、FB 下拉電阻開路、FB 下拉電阻短路、輸出二極管或者 SR 開路、輸出二極管或者 SR 短路、變壓器繞組短路、RCS 開路等故障條件下均能實現保護。
