2024年伊始，家電行業已經開始了一系列促銷動作。在家電圈看來，接下來增量市場搶奪和存量市場引爆，主要面臨三個堵點，涉及用戶的購買力和市場的競爭環境，以及頭部廠商的競爭手段及策略混亂等多個維度。深圳銀聯寶科技能為小家電電源市場提供的，依然是過硬的品質和均衡的成本，首推這款7.5W電源芯片U6513C！

在芯片開始工作之前，7.5W電源芯片U6513C僅消耗典型值為1.1uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當VDD電壓超過開啟電壓 (典型值 10V)，U6513C開始工作并且芯片工作電流上升到0.18mA (典型值)。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。

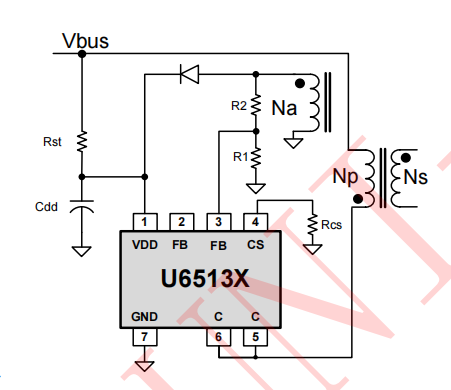

6513X

一旦芯片進入到超低頻工作模式中，U6513C的工作電流便進一步降低到0.14mA (典型值)，以幫助降低系統待機功耗。

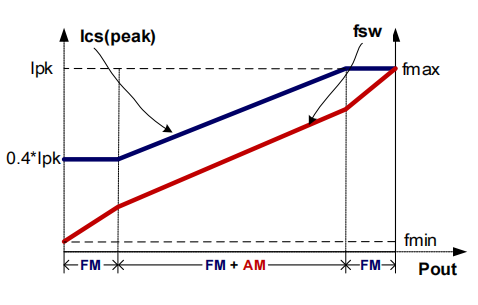

為了滿足嚴苛的平均效率和待機功耗要求，7.5W電源芯片U6513C采用了調幅控制（AM）和調頻控制（FM）結合的多模式控制技術。接近滿載輸出時，系統工作在調頻工作模式中；在輕重載條件下，系統工作在調頻工作和調幅工作模式中；當系統接近空載輸出時，系統工作在調頻模式中以降低待機功耗。利用此種控制技術，系統可以獲得低于70mW的待機功耗。

6513X.

在7.5W電源芯片U6513C內部，輸出電壓通過FB管腳實時采樣并與欠壓保護閾值(典型值0.8V)相比。當采樣到的FB電壓低于0.8V且持續時間超過38ms時，芯片將進入到短路保護模式和自動重啟模式。FB管腳的采樣電壓還會與過壓保護閾值(典型值1.56V)相比，當采樣到的FB電壓高于1.56V且持續超過3個周期時，芯片將進入到輸出過壓保護模式和自動重啟模式。
