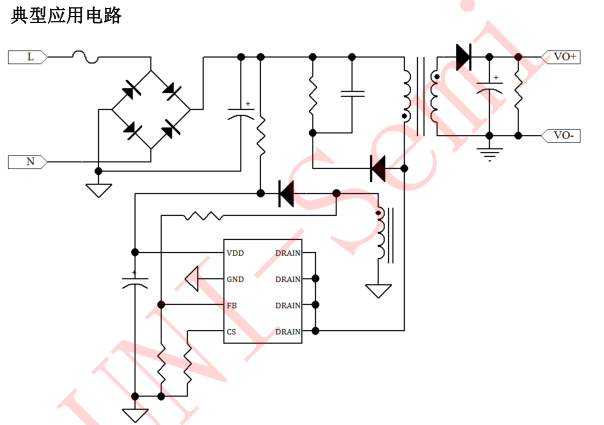

8腳開關電源芯片U6271S電路圖原理圖
8腳開關電源芯片U6271S大功率可做到18W，典型輸出規格12V1.5A，12V1.25A，耐壓650V，適用于筆記本筆記本適配器，光電二極管監控電源，電池充電器，電源適配器，開放式開關電源開關電源等。
8腳開關電源芯片U6271S集成有多種保護功能：VDD 欠壓保護 (UVLO)、VDD 過壓保護 (OVP)、逐周期限流保護 (OCP)、短路保護 (SLP) 和 VDD箝位等。
8腳開關電源芯片U6271S主要特點：
集成 650V MOSFET
±4% 恒流、恒壓精度
待機功耗<70mW
多模式原邊控制方式
工作無異音
優化的動態響應
可調式線損補償
集成線電壓和負載電壓的恒流補償
集成完善的保護功能：
短路保護 (SLP)
過溫保護 (OTP)
逐周期限流保護 (OCP)
前沿消隱 (LEB)
管腳懸空保護
VDD 過欠壓保護和箝位保護
封裝形式 SOP-8
8腳開關電源芯片U6271S是一款高性能原邊控制器，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用中。
在恒壓輸出模式中8腳開關電源芯片U6271S采用多模式工作方式，即調幅控制 (AM) 和調頻控制 (FM)相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片采用調頻控制方式，同時集成了線電壓和負載電壓的恒流補償。采用8腳開關電源芯片U6271S可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。
