多模式高精度恒流恒壓開關電源芯片U6116

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2023-07-11 11:30:02【大中小】

無論是智能可穿戴設備滲透率的大幅提升，還是新新小家電產品產銷量的快速增長，現階段多方面需求的增加了對開關電源芯片的需求。20W外推MOS開關電源芯片U6116推薦給有需要的小伙伴！

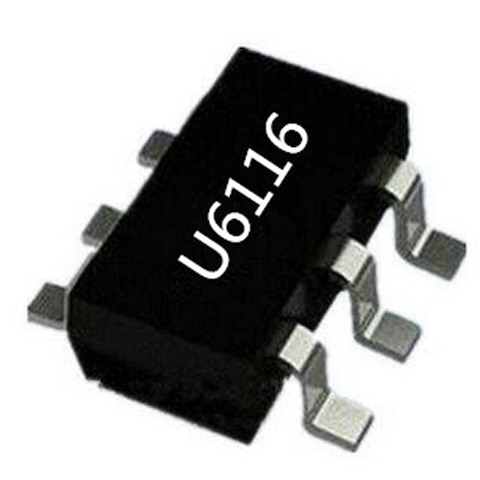

U6116

開關電源芯片U6116是一款高性能、多模式且采用斷續模式（DCM）工作的原邊控制器。芯片內高精度的恒流、恒壓控制機制結合完備的保護功能，使其適用于小功率離線式電源應用中。

6116充電器應用

在芯片開始工作之前，開關電源芯片U6116僅消耗典型值為2uA 的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低由直流母線流經啟動電阻的電流和待機功耗的目的。當 VDD 電壓超過開啟電壓（典型值 16.3V）， U6116 開始工作并且芯片工作電流上升到 1mA（典型值）。之后 VDD 電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，U6116 的工作電流便進一步降低到 0.5mA（典型值），以幫助降低系統待機功耗。

在恒壓輸出模式中，開關電源芯片U6116采用多模式工作方式，即調幅控制 (AM) 和調頻控制 (FM) 相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片采用調頻控制方式，同時集成了線電壓和負載電壓的恒流補償。采用(U6116) 可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。

開關電源芯片U6116多應用于手機充電器、AC/DC適配器、LED照明驅動上。支持準諧振降壓型LED恒流、恒壓輸出應用，僅需將SEL管腳短接到GND管腳即可。還可作為昂寶OB2531、OB2532的替代料！
